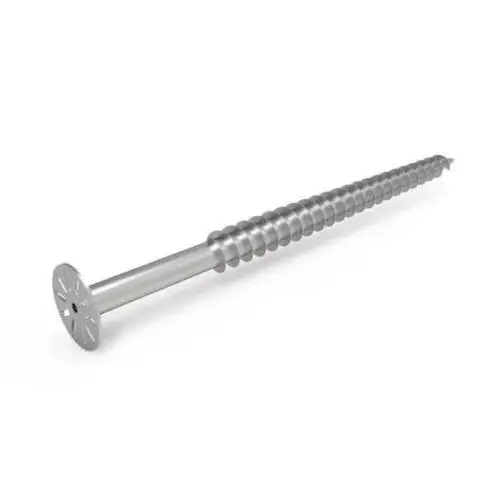

Maadoitettu ruuviankkuri

Ground Screw Anchor -perustusratkaisumme Guojianin tehtaalta korjaa tehokkaasti monia perinteisten betoniperustusten kipukohtia, kuten pitkän rakennusajan, merkittävän maaperän häiriön ja vaikean työmaan entisöinnin. Jokaisella paalulla on vakaa puristus- ja nousuvastus, ja se soveltuu erilaisiin monimutkaisiin geologisiin olosuhteisiin, kuten savi, hiekkamaa ja täyttö. Tarjoamme kattavia palveluita, kuten yksityiskohtaisen suunnittelusuunnittelun, kolmannen osapuolen tarkastusraportit, vaiheittaisen toimituksen ja paikan päällä tapahtuvan teknisen opastuksen pienentääksemme projektin elinkaarikustannuksia.

• Ei yleinen, standardoitu liitos: Vaikka markkinoilla olevat ruuvipaalut voivat näyttää samanlaisilta, niiden todellinen kantavuus voi vaihdella useita kertoja riippuen olosuhteista, kuten täyttö, vuoristoiset rinteet tai suola-alkalimaa. Perustuen laajaan kokemukseen kotimaisista uusiutuvan energian projekteista, räätälöimme parametreja, kuten siiven nousun, siiven halkaisijan ja putken seinämän paksuuden, tiettyjen maaperän leikkausominaisuuksien perusteella sen sijaan, että sovellettaisiin "yksi koko sopii kaikille" -spesifikaatioita erilaisiin geologisiin olosuhteisiin.

• Betoniton kuiva-asennusmenetelmä: Asennettu ruuvaamalla paalu mekaanisesti maahan, tämä menetelmä eliminoi louhinta-, muotti-, betonivalauksen ja kovetuksen tarpeen. Paalu voi tukea päällirakennetta heti asennuksen jälkeen, mikä tekee siitä ihanteellisen aikaherkkään projektiin, kuten aurinkosähköasennuksiin (PV), jotka vaativat nopeaa verkkoliitäntää.

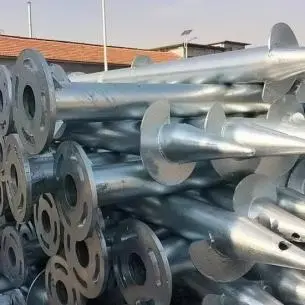

• Monipuolinen päällysrakenneyhteensopivuus: Paalujen latvat voidaan varustaa erilaisilla liittimillä – kuten laipoilla tai liitoslevyillä – kytkeytymään suoraan aurinkosähköasennusjärjestelmiin, autokatospilareihin, energiavarastoyksiköiden jalustoihin ja kevyisiin teräsaitarakenteisiin, mikä mahdollistaa perustuksen ja päällirakenteen nopean asennuksen.

• Ympäristöystävällinen ja kierrätettävä: Prosessissa ei synny kiinteää betonijätettä. Projektin muuttamisen, siirtämisen tai käytöstä poistamisen aikana paalut voidaan ruuvata irti ja poistaa ehjinä, jolloin alkuperäinen pintamaisema säilyy mahdollisimman hyvin; Tämä tekee niistä sopivia tiukasti säänneltyille kohteille, kuten ekologisille suojelualueille ja vuoristoisille metsäalueille.

• Ennakoiva riskienhallinta: Tarjoamme näytetestausta ja alustavaa mallinvalintaa asiakkaan toimittamien geologisten tutkimusraporttien perusteella, mikä auttaa estämään kalliita korjauksia, jotka aiheutuvat paalun luistosta tai riittämättömästä kantavuudesta.

Maaperän ja kasan vuorovaikutusmekanismi

Ruuvipaalujen kantavuus riippuu muustakin kuin vain teräsputken seinämän ja maan välisestä kitkasta; se toimii synergistisen kolmiosaisen mekanismin kautta: akselin kitka + kierteisten terien päätylaakerivastus + terien ja maan välinen lukitus/lukitusvoima. 1. Porauslaitteen lähtömomentti ajaa koko kierteisen paalun ruuvautumaan maahan tasaisella nopeudella; kierteiset terät leikkaavat ja puristavat ympäröivän maaperän muodostaen tiivistyneitä maalevyjä terien ylä- ja alapuolelle.

2. Nämä tiivistetyt maalevyt tukevat pystysuoraa kuormaa ylhäältä; kohotusolosuhteissa terät ankkuroivat tiukasti alla olevaan maaperään estäen paalun vetämisen suoraan ulos.

3. Vaakasuuntaisia ​​tuulikuormia torjuu paalukuilun seinämän ja ympäröivän maaperän välisen vuorovaikutuksen aikaansaama sivuttaisrajoitus.

Käytännön näkemys: Terän nousu on sovitettava porauslaitteen vääntömomenttiin. Jos nousu on liian suuri, alhaisen vääntömomentin laitteet eivät voi ajaa paalua sisään; jos nousu on liian pieni, asennus on hidasta ja alkuperäinen maakerros häiriintyy, mikä itse asiassa heikentää paalun kantokykyä – tämä yksityiskohta jää usein huomiotta markkinoilla olevissa edullisissa kierrepaaluissa.

Tuotantoprosessi ja laadunvalvonta

Ground Screw Anchor ovat piilossa olevia maanalaisia ​​komponentteja, joita ei voida tarkastaa silmämääräisesti asennuksen jälkeen; siksi laadunvalvonta on toteutettava tuotantovaiheessa. Guojian käyttää kattavaa, päästä-päähän laadunvalvontaketjua:

1. Saapuvan materiaalin tarkastus: Materiaalitodistukset tarkistetaan jokaiselle teräsputkiraaka-aineerälle, ja seinämän paksuus ja myötölujuus tarkistetaan pisteissä, jotta estetään huonolaatuisten tai ohutseinäisten putkien pääsy tuotantoon.

2. CNC-leikkaus ja oikaisu: Putket leikataan kiinteään pituuteen ja suoristetaan; liiallinen kaarevuus paalun rungossa vaarantaisi suoraan pystysuoran asennuksen aikana.

3. Kierteisen terän muotoilu ja kokoonpanohitsaus: Terät rullataan käyttämällä erikoismuotteja tasaisen nousun varmistamiseksi; jatkuvaa täyshitsausta käytetään jaksoittaisen pistehitsauksen sijaan; hitsit hiotaan sileiksi huokoisuuden ja kylmien hitsien eliminoimiseksi (kylmät hitsit ovat yleinen syy paaluvaurioihin kovissa tuuleissa).

4. Kuumasinkitys: Standardin GB/T 13912 tiukka noudattaminen, mukaan lukien peittaus, sulatus, upottaminen sinkkiin 450–460 °C:ssa ja passivointi; keskimääräinen sinkkipinnoitteen paksuus on ≥85 μm, ja vaihtoehtoja on paksumpiin pinnoitteisiin suola-alkali- tai rannikkoympäristöihin.

5. Lopullinen tarkastus ja lähetys: Visuaalinen ulkoasun tarkastus, sinkkipinnoitteen paksuuden pistotarkistukset ja kriittisten mittojen uudelleenmittaus; materiaaliraportit ja galvanoinnin tarkastuspöytäkirjat voidaan toimittaa pyynnöstä irtotilauksille.

Sudenkuoppavaroitus: Joissakin markkinoilla olevissa edullisissa tuotteissa käytetään kylmäsinkitystä tai vain osittaista galvanointia; ne voivat ruostua 2–5 vuoden kuluessa maanalaisesta asennuksesta, mikä vaarantaa suoraan perustuksen rakenteellisen eheyden.

Valintaopas ja sudenkuoppien välttäminen

1. PV-kiinnitysperustukset: Aseta etusijalle jatkuvat kierteiset terät; täytettyillä alueilla varmista, että terät lepäävät vakaalla, tiivistetyllä maakerroksella löysän täytön sijaan.

2. PV-autokatosperustukset: Autokatokset ovat alttiina merkittäville tuulikuormille; etusijalle suurihalkaisijaiset, paksuseinäiset ruuvipaalut, jotka on yhdistetty vahvistettuihin laippaliitoslevyihin, ja vältä kevyitä, pienikokoisia paaluja. 3. Aidan/suojakaiteen perustukset: Alttiina ensisijaisesti sivuttaisille kuormituksille; keskittyä upotussyvyyden säätämiseen sivuttaisvakauden parantamiseksi; kustannustehokkaat tekniset tiedot ovat sopivia.

4. Rannikon suolaliuos-alkalivyöhykkeet: Tavalliset kylmäsinkityt tuotteet eivät sovellu; paksunnettuja kuumasinkittyjä pinnoitteita tarvitaan viivyttämään maanalaista korroosiota ja hajoamista.

Real-World Project Case Studies

• Vuoristopohjainen maasähköprojekti: Käytettiin halkaisijaltaan 114 mm:n ruuvipaaluja korvaamaan perinteiset itsenäiset betoniperustukset, mikä vähentää merkittävästi maan louhintaa; perusrakentamisen kokonaisaikaa lyhennettiin 60 % verkkoliittymisaikoja noudattaen.

• TehdasPV-autokatosprojekti: Käytetyt räätälöidyt, pidennetyn korkeuden laipalliset ruuvipaalut; Paikan päällä tapahtuvaa betonin kaatamista ei tarvittu, sillä teräspilarit pultattiin suoraan paaluihin, mikä lyhensi paikan päällä tapahtuvaa asennusta.

• Ekologisen valvontavyöhykkeen aitaprojekti: Valmistuttuaan kaikki ruuvipaalut ruuvattiin irti ja otettiin talteen, jolloin pintaan ei jäänyt betonijäämiä ja ne täyttivät työmaan entisöinnin hyväksymisstandardit.

FAQ: Hankintaprosessi

Q1: Oletko suora valmistaja? Mikä on vähimmäistilausmäärä (MOQ)?

V: Guojian (Tianjin) Steel käyttää omia prosessointilinjojaan ja tukee sekä pienten erien näytteenottoa että laajamittaista projektitoimitusta ruuvipaaluille; MOQ on 30 tonnia.

Q2: Voitko toimittaa näytteitä? Mikä on näytteiden toimitusaika?

V: Kyllä, näytteitä on saatavilla; vakiomääritykset toimitetaan 3–5 päivässä, kun taas ei-standardit mukautetut näytteet kestävät 7–10 työpäivää.

Q3: Mikä on tyypillinen toimitusaika?

V: Normaalit markkinatiedot toimitetaan 3–7 päivän kuluessa; ei-standardi mukautukset (sisältää putken halkaisijan, lentämistä tai liittimiä) vievät 7–12 työpäivää; suurille tilauksille voidaan neuvotella vaiheittaisesta toimituksesta.

Q4: Voitko toimittaa materiaalitodistuksia ja galvanointitestiraportteja?

V: Irtotavaratilauksille tarjoamme teräsputkimateriaalitodistukset ja galvanointitestipöytäkirjat projektidokumentaatiota ja hyväksyntää varten.

Q5: Voidaanko ruuvipaaluja käyttää kivisissä kerroksissa?

V: Suuret, kiinteät kivikerrokset eivät sovellu suoraan asennukseen; rapautuneiden kivi- tai sorakerrosten osalta voidaan käyttää vahvistettuja paaluja toimitettujen geologisten tietojen perusteella tehdyn toteutettavuusarvion perusteella.

Q6: Miten takuuaika lasketaan?

V: Takuu kattaa raaka-aineet ja hitsaus-/valmistusprosessin; Maanalaisen korroosion käyttöikä riippuu korroosionestokäsittelystä ja paikallisista maaperän pH-arvoista (rannikon suola-alkaliympäristöissä suositellaan päivittämistä paksumpaan galvanoituun pinnoitteeseen).

Pakkaus, toimitus ja myynnin jälkeinen tuki

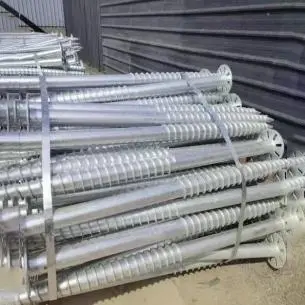

• Pakkaus: Mukana teräsvanne, joka estää iskun aiheuttaman muodonmuutoksen kuljetuksen aikana; laipat ja liitoslevyt pakataan erikseen.

• Toimitus: Konttien lastaus saatavilla; mukana pakkausluettelot.

• Tekninen tuki: toimitetaan kirjalliset asennusohjeet; suurissa hankkeissa on saatavilla online-teknisiä tiedotustilaisuuksia, joissa selitetään paalutusmomentti, pystysuora säätö ja hyväksymiskriteerit; Saatavilla on myös apua rakennusresurssien koordinoinnissa.
