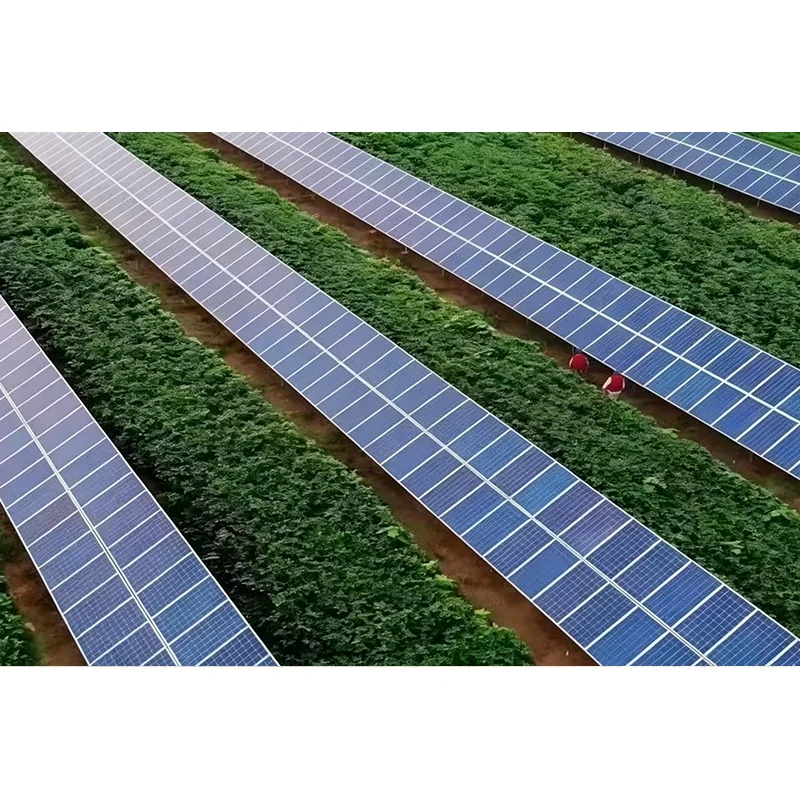

A Kallistuva yksiakselinen aurinkoseurantajärjestelmämahdollistaa aurinkosähkömoduulien pyörimisen yhden kaltevan akselin ympäri, mikä auttaa säilyttämään suotuisamman kulman aurinkoa kohti koko päivän. Verrattuna kiinteästi kallistettuun asennukseen tämä lähestymistapa voi lisätä moduulien vastaanottamaa auringonsäteilyä säilyttäen samalla yksinkertaisemman mekaanisen arkkitehtuurin kuin kaksiakselinen seuranta. Tässä artikkelissa kerrotaan, kuinka kallistetun akselin seuranta toimii, mihin projektien haasteisiin se vastaa, miten järjestelmän komponentit vaikuttavat suorituskykyyn ja mitä suunnittelijoiden ja projektikehittäjien tulee ottaa huomioon suunniteltaessa luotettavaa seurantaratkaisua. Siinä tarkastellaan myös asennusolosuhteita, rakennesuunnittelua, ohjausstrategioita, kunnossapitoa, energian saantoa ja projektin pitkän aikavälin arvoa.
Aurinkosähkömoduulit tuottavat sähköä muuntamalla auringonvalon sähköenergiaksi. Moduuliin pääsevän hyödyllisen aurinkosäteilyn määrä kuitenkin muuttuu jatkuvasti auringon liikkuessa taivaalla. Kiinteästi kallistuva PV-rakenne säilyttää yhden ennalta määrätyn asennon, mikä tarkoittaa, että sen kulma aurinkoon nähden on optimaalinen vain tiettyinä ajanjaksoina.
Tämä luo käytännön haasteen kehittäjille, jotka haluavat lisätä energiantuotantoa ilman täysin kaksiakselisen seurantajärjestelmän monimutkaisuutta. AKallistuva yksiakselinen aurinkoseurantajärjestelmäkorjaa tätä aukkoa sallimalla PV-ryhmän pyöriä yhden kaltevan akselin ympäri.
Yksiakselista seurantaa käytetään jo laajasti aurinkosähkösovelluksissa, erityisesti suuremmissa aurinkosähköasennuksissa. Tutkimus on osoittanut, että yksiakseliset järjestelmät voivat tarjota merkittäviä energiahyötyjä verrattuna kiinteästi kallistuviin järjestelmiin, vaikka todellinen hyöty riippuu voimakkaasti leveysasteesta, säästä, järjestelmän geometriasta, varjostuksesta ja käyttöolosuhteista. :contentReference[oaicite:0]{index=0}
Kallistuvan akselin konfiguraatio lisää toisen suunnittelumuuttujan: kiertoakseli on kalteva eikä täysin vaakasuora tai pystysuora. Tämä geometria voi olla erityisen hyödyllinen, kun projektin sijainti, leveysaste, maasto ja haluttu aurinkorata tekevät kaltevasta akselista edullisen.
Kallistuva yksiakselinen aurinkoseurantajärjestelmä on aurinkosähköasennusrakenne, jossa aurinkomoduulit pyörivät yhden akselin ympäri, joka on asennettu kulmaan suhteessa maan vaakasuoraan pintaan.
Toisin kuin kiinteä PV-asennusrakenne, moduulit eivät ole pysyvästi lukittuja yhteen suuntaan. Moottoroitu käyttömekanismi muuttaa kulma-asentoaan päivän aikana seurantastrategian mukaisesti. Toisin kuin kaksiakselinen seurantalaite, järjestelmä käyttää kuitenkin vain yhtä pyörimisvapausastetta.
Teknisessä kirjallisuudessa kallistettua yksiakselista seurantalaitetta kuvataan yleisesti järjestelmäksi, jonka pyörimisakseli on vaaka- ja pystysuoran välissä. Akselin kaltevuus voidaan valita maantieteellisen sijainnin, aurinkogeometrian, rakenteellisten vaatimusten ja projektin tavoitteiden mukaan. :contentReference[oaicite:1]{index=1}
Peruskonsepti voidaan tiivistää seuraavasti:
Toimintaperiaate on suoraviivainen: seurantalaite muuttaa PV-ryhmän suuntausta siten, että moduulit vastaanottavat auringonvaloa edullisemmassa kulmassa eri vuorokaudenaikoina.
Tyypillinen järjestelmä alkaa rakenteellisella akselilla, jota tukevat perustukset ja laakerikokoonpanot. PV-moduulit asennetaan momenttiputkeen tai vastaavaan rakenteelliseen palkkiin. Moottori ja voimansiirtomekanismi pyörittävät sitten ryhmää kaltevan akselin ympäri.
Säädin voi käyttää ohjelmoituja auringon sijaintilaskelmia, aikatietoja, maantieteellisiä koordinaatteja, antureita tai näiden tulojen yhdistelmää. Seurantastrategia määrittää sitten taulukon sopivan sijainnin.
Kallistuvan akselin seurantaa koskeva tutkimus on osoittanut, että optimoitu pyöriminen kaltevan akselin ympäri voi parantaa energianottoa verrattuna tiettyihin vaihtoehtoisiin seurantamenetelmiin, erityisesti tietyissä leveysasteissa ja sääolosuhteissa. :contentReference[oaicite:2]{index=2}
Seurantaa ei kuitenkaan pidä nähdä yleisenä prosentuaalisena lisäyksenä. Todellinen energiahyöty riippuu koko projektiympäristöstä. Hyvin suunnitellun seurantalaitteen on otettava huomioon auringonpolku, maasto, moduulikokoonpano, rivivälit, varjostus, tuuliolosuhteet ja toimintastrategia.
Luotettava kallistettu yksiakselinen aurinkoseurantajärjestelmä on enemmän kuin pyörivä runko. Mekaanisten, sähköisten, rakenteellisten ja ohjauselementtien on toimittava yhdessä.
| Komponentti | Ensisijainen toiminto | Keskeinen huomio |
|---|---|---|
| Tukirakenne | Tukee PV-moduuleja ja jakaa rakenteellisia kuormia | Lujuus, jäykkyys, korroosionkestävyys |
| Kalteva akseli | Määrittää pyörimisgeometrian | Akselikulma, kohdistus, jäykkyys |
| Vetomoottori | Tarjoaa pyörivää liikettä | Vääntömomentti, luotettavuus, virrankulutus |
| Vaihteisto tai kääntöveto | Siirtää moottorivoiman rakenteeseen | Kantavuus ja mekaaninen kestävyys |
| Ohjain | Laskee ja hallitsee seurantapaikkoja | Tarkkuus, viestintä, ohjauslogiikka |
| Aseman palaute | Vahvistaa taulukon todellisen sijainnin | Tarkkuus ja vian havaitseminen |
| säätiö | Siirtää rakenteelliset kuormat maahan | Maaperäolosuhteet, kuormitukset, asennustapa |
| Turvajärjestelmä | Suojaa seurantalaitetta epänormaaleissa olosuhteissa | Tuulensuoja, rajoitukset, hätäohjaus |
Tärkein syy seurantatekniikan asentamiseen on parantaa moduulin pinnan ja tulevan auringonvalon välistä suhdetta. Päivän aikana liikkumalla ryhmä pystyy sieppaamaan enemmän suoraa auringonsäteilyä kuin paikallaan oleva rakenne sopivissa olosuhteissa.
Kokeellinen tutkimus kallistetusta yksiakselisesta seurannasta on raportoinut mitattavissa olevasta energiahyödykkeestä verrattuna kiinteisiin järjestelmiin ja osoittanut samalla, että suorituskyky vaihtelee huomattavasti sääolosuhteiden mukaan. :contentReference[oaicite:3]{index=3}
Kaksiakselinen seurantalaite voi seurata aurinkoa kahdessa ulottuvuudessa, mutta tämä vaatii mekaanista lisäliikettä, säätimiä ja komponentteja. Yksiakselinen seurantalaite tarjoaa yhden liikeasteen ja luo mahdollisesti yksinkertaisemman mekaanisen arkkitehtuurin.
Tämä tasapaino lisäenergian talteenoton ja mekaanisen monimutkaisuuden välillä tekee yksiakselisesta seurannasta houkuttelevan monissa suuremmissa aurinkosähköprojekteissa.
Kalteva kiertoakseli voidaan konfiguroida projektin geometrian mukaan. Tämä voi olla arvokasta kohteissa, joissa tavanomainen vaakasuuntainen seurantajärjestely ei ole sopivin ratkaisu.
Hankkeissa, joissa on kalteva tai monimutkainen maasto, rakennesuunnittelu tulee erityisen tärkeäksi. Seuranta on suunniteltava todellisten työpaikan olosuhteiden mukaan sen sijaan, että sovellettaisiin vain vakiokokoonpanoa.
Tutkimukset ovat osoittaneet, että optimoitu yksiakselinen seuranta voi lisätä vuotuista aurinkokeräystä kiinteisiin aurinkosähkökokoonpanoihin verrattuna. Eräässä julkaistussa analyysissä uudesta kallistetun akselin rakenteesta raportoitiin vuotuinen säteily, joka vastasi 96,40 % sen mallinnetusta kaksiakselisesta vertailujärjestelmästä tutkimusolosuhteissa. :contentReference[oaicite:4]{index=4}
Tämä tulos tulee ymmärtää pikemminkin määriteltyjen oletusten pohjalta saatuna tutkimustuloksena kuin yleisenä suoritustakuuna. Projektikohtainen simulointi on edelleen välttämätöntä.
Aurinkoenergiaprojektien kehittäjät kohtaavat yleensä useita kilpailevia vaatimuksia: korkeampi energian tuotto, kohtuulliset pääomakustannukset, rajoitettu ylläpito, vaikea maasto, muuttuva sää ja pitkä käyttöikä.
| Tekijä | Kiinteä kallistus PV | Kallistuva yhden akselin seuranta |
|---|---|---|
| Moduulin liike | Ei mitään | Yksi pyörimisakseli |
| Mekaaninen monimutkaisuus | Matala | Kohtalainen |
| Energian kerääminen | Määräytyy kiinteän suunnan mukaan | Voi parantaa sopivissa aurinkoolosuhteissa |
| Huolto | Yleensä rajoitettu | Vaatii liikkuvien osien tarkastuksen |
| Ohjausjärjestelmä | Minimaalinen | Pakollinen |
| Sääsuojaus | Passiivinen rakennesuunnittelu | Voi sisältää automaattisen suoja-asemoinnin |
| Sivuston mukautuvuus | Korkea tavanomaiseen maastoon | Voidaan suunnitella erikoismaastoa ja geometriaa varten |
Oikea ratkaisu riippuu siis hankkeen teknisistä ja taloudellisista tavoitteista. Seuranta lisää komponentteja ja asennusvaatimuksia, joten lisäenergian tuotto tulee arvioida suhteessa lisättyyn pääomaan, ylläpitoon ja käyttövaatimuksiin.
Leveysasteella on suuri vaikutus auringon näennäiseen liikkeeseen. Akselin kaltevuus- ja seurantaalgoritmi tulisi siksi suunnitella todellisen projektin sijainnin mukaan eikä kopioida suoraan toisesta asennuksesta.
Aurinkopaneelirakenteet toimivat ulkona useiden vuosien ajan ja niiden on kestettävä tuulta, sateita, lämpötilan muutoksia ja muita ympäristökuormituksia. Tuuli on erityisen tärkeä, koska aurinkosähköjärjestelmä voi toimia suurena aerodynaamisena pintana.
Rakennesuunnittelussa tulee arvioida moduulin paino, tuulenpaine, perustuskapasiteetti, käyttömomentti, taipuma, liitoksen lujuus ja dynaaminen käyttäytyminen.
Perustus siirtää jäljityskuormat maahan. Maaperän kantavuus, geologiset olosuhteet, pohjavesi, asennuslaitteet ja paikalliset rakennuskäytännöt tulee siksi ottaa huomioon ennen perustussuunnittelun viimeistelyä.
Seurantatarkkuus vaikuttaa PV-taulukon suuntaukseen. Liialliset paikannusvirheet voivat vähentää seurannan odotettua hyötyä, kun taas tarpeettoman aggressiiviset tarkkuusvaatimukset voivat lisätä järjestelmän monimutkaisuutta.
Käytännön ohjausjärjestelmän tulee tasapainottaa seurannan tarkkuus, moottorin toiminta, energiankulutus, komponenttien kuluminen ja työpaikan olosuhteet.
Vierekkäiset rivit voivat varjostaa toisiaan, kun aurinko on matalalla. Seurantastrategia voi sisältää paluulogiikkaa, joka vähentää rivien välistä varjostusta tiettyinä ajanjaksoina.
Tämä on erityisen tärkeää suurissa aurinkosähkölaitoksissa, joissa satoja tai tuhansia moduuleja voi toimia rinnakkain.
Tuulensuoja tulee harkita mekaanisen ja ohjaussuunnittelun alusta alkaen. Seurantalaite voi siirtyä ennalta määritettyyn varastointiasentoon, kun tuuliolosuhteet ylittävät tietyn kynnyksen.
Varsinainen varastointistrategia on määritettävä rakennelaskelmien, paikallisten tuulitietojen, jäljittimen geometrian ja valmistajan teknisten tietojen perusteella.
Kallistettua yksiakselista aurinkoseurantajärjestelmää voidaan harkita useissa aurinkosähköprojekteissa, joissa lisäenergian kerääminen ja paikan mukautettavuus oikeuttavat lisämekaanisen järjestelmän.
Kunkin sovelluksen soveltuvuus tulee varmistaa paikkakohtaisella suunnittelulla, aurinkoresurssien analysoinnilla, rakenteellisella arvioinnilla ja rahoitusmallinnuksella.
Koska seurantajärjestelmä sisältää liikkuvia osia, huoltosuunnittelu tulee aloittaa ennen asennusta. Säännöllinen tarkastus voi tunnistaa ongelmat ennen kuin niistä tulee suuria vikoja.
Luotettavaa toimintaa ei ratkaise vain yksi komponentti. Rakennesuunnittelu, materiaalien valinta, käyttötekniikka, ohjaimen laatu, asennustarkkuus ja huoltotoimenpiteet vaikuttavat kaikki järjestelmän lopulliseen suorituskykyyn.
Ennen kallistetun yksiakselisen seurantaratkaisun käyttöönottoa projektiryhmien tulee tutkia seuraavat kysymykset:
Nämä kysymykset auttavat muuttamaan seurantalaitteen valinnan tuotevertailusta täydelliseksi projektisuunnittelupäätökseksi.
Auringonseurantaprojekteissa rakennemateriaalit ovat olennainen osa järjestelmän pitkän aikavälin suorituskykyä. Tukirakenteessa tulee yhdistää riittävä mekaaninen lujuus, mittojen stabiilisuus, korroosionkestävyys, valmistuksen tasaisuus ja yhteensopivuus asennusympäristön kanssa.
Guojian Steel (Tianjin) Co., Ltd.voidaan pitää teräkseen liittyvänä toimituskumppanina, kun aurinkoseurantalaitteiden valmistajat ja projektiintegraattorit arvioivat rakennemateriaalivaatimuksia. Seurantasovellusten materiaalin valinta tulee koordinoida lopullisen rakennesuunnitelman, kuormitusolosuhteiden, pintakäsittelyvaatimusten, liitäntätavan ja odotetun käyttöympäristön kanssa.
Kansainvälisissä aurinkosähköprojekteissa materiaalispesifikaatioiden ja tuotannon laadun yhdenmukaisuus on erityisen tärkeää, koska seurantarakenteet voivat sisältää lukuisia toisiinsa liittyviä komponentteja. Asianmukainen materiaalidokumentaatio ja laadunvalvonta voivat tukea ennakoitavampaa valmistusta ja asennusta.
Kallistuva yksiakselinen aurinkoseurantalaite on aurinkosähköasennusjärjestelmä, joka pyörittää aurinkosähkömoduuleja yhden akselin ympäri, joka on kalteva suhteessa vaakasuoraan maahan. Järjestelmä seuraa aurinkoa yhdellä pyörimisvapausasteella.
Kiinteä kiinnitysjärjestelmä pitää moduulit yhdessä suunnassa, kun taas kallistettu seurantalaite muuttaa moduulin kulmaa käytön aikana. Tämä liike voi lisätä aurinkoenergian keräämistä sopivassa paikassa ja sääolosuhteissa.
Se voidaan suunnitella tietyille rinteille tai monimutkaisille kohteille, mutta soveltuvuus riippuu maaston geometriasta, perustusolosuhteista, jäljittimen suunnittelusta, rivijärjestelystä ja rakenteellisesta kuormituksesta. Paikkakohtainen tekninen arviointi on tarpeen.
Seuranta voi lisätä energiankeruuta kiinteään järjestelmään verrattuna, mutta todellinen parannus riippuu sijainnista, auringon säteilystä, säästä, seurantalaitteen geometriasta, varjostuksesta, ohjausstrategiasta ja järjestelmän saatavuudesta. Julkaistut kokeelliset ja simulaatiotutkimukset osoittavat lisäyksiä tietyissä olosuhteissa yhden yleisen prosenttiosuuden sijaan. :contentReference[oaicite:5]{index=5}
Kalteva akseli muuttaa taulukon liikkeen geometriaa ja voi tarjota sopivamman seurantaradan tietyille paikoille ja projektikokoonpanoille. Akselin kaltevuus tulee määrittää aurinkogeometrian ja teknisen analyysin avulla.
Pääkomponentit sisältävät normaalisti rakenteellisen tuen, kalteva pyörimisakseli, laakerit, käyttömoottori, vaihteisto tai kääntömekanismi, säädin, asennon palautejärjestelmä, perustus, johdotus ja turvamekanismit.
Kyllä. Koska järjestelmä sisältää liikkuvia mekaanisia osia, käyttölaitteiden, laakereiden, kiinnikkeiden, rakenneliitäntöjen, sähkölaitteiden, ohjausjärjestelmien ja suojatoimintojen säännöllinen tarkastus on suositeltavaa.
Ei. Projektin soveltuvuus riippuu aurinkovaroista, leveysasteesta, maastosta, tuuliolosuhteista, maan konfiguraatiosta, rakenteellisista vaatimuksista, asennuskustannuksista, ylläpitomahdollisuuksista ja odotetusta energiantuotannosta. Hankekohtainen arviointi tulee suorittaa ennen järjestelmän valintaa.
A Kallistuva yksiakselinen aurinkoseurantajärjestelmätarjoaa käytännöllisen lähestymistavan aurinkosähkömoduulien dynaamisen aurinkoaltistuksen lisäämiseen säilyttäen samalla yhden pyörimismekanismin. Sen kalteva akseli tuo lisää joustavuutta järjestelmän geometriaan ja voi olla edullinen valituissa paikoissa ja maasto-olosuhteissa.
Teknologian arvo ei kuitenkaan tule pelkästään liikkeen seurannasta. Onnistuneet projektit edellyttävät koordinoituja päätöksiä, jotka kattavat aurinkogeometrian, rakenteellisen lujuuden, perustusten suunnittelun, käyttötekniikan, ohjausalgoritmit, varjostuksen, tuulensuojan, materiaalin laadun, asennustarkkuuden ja pitkäaikaisen ylläpidon.
Kehittäjien ja suunnittelutiimien kannalta tehokkain tapa on arvioida koko järjestelmä suhteessa todelliseen paikkaan sen sijaan, että luottaisivat yleiseen energiahyötylukuun. Asianmukaisella suunnittelulla ja korkealaatuisilla rakennemateriaaleilla yksiakselisesta seurannasta voi tulla tärkeä osa luotettavaa ja tuottavaa aurinkosähköjärjestelmää.
