A ohjauskiskoon enemmän kuin yksinkertainen metallirata. Se on tarkkuuskomponentti, joka on vastuussa hallitun liikkeen, kohdistuksen, vakauden ja turvallisuuden ylläpitämisestä järjestelmissä, joissa sujuvalla ja toistettavalla liikkeellä on merkitystä. Hissiasennuksista teollisuuslaitteisiin oikean ohjauskiskon tulee yhdistää mittatarkkuus, rakenteellinen lujuus, pinnan laatu, luotettava asennus ja pitkäkestoisuus. Tässä oppaassa kerrotaan, kuinka ohjauskiskot toimivat, mikä määrittää niiden suorituskyvyn, kuinka valita oikea erittely ja mitä ostajien tulee tarkistaa ennen tilauksen tekemistä.
1. Ohjainkiskon perusteet

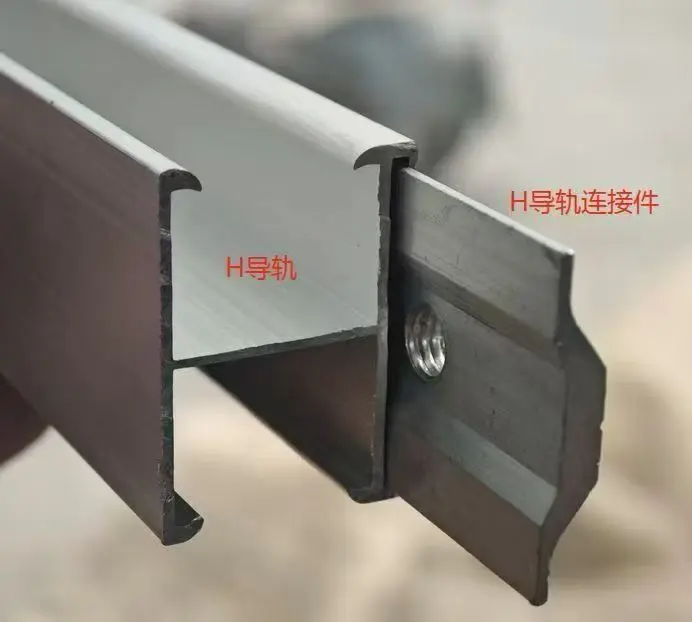

Ohjainkisko on jäykkä lineaarinen komponentti, joka on suunniteltu ohjaamaan liikkuvan osan reittiä. Sen sijaan, että se antaisi komponentin liikkua vapaasti useisiin suuntiin, kisko muodostaa määritellyn kulkureitin ja auttaa säilyttämään tasaisen kohdistuksen koko käytön ajan.
Hissijärjestelmissä ohjauskiskot asennetaan pystysuoraan kuilun sisään ohjaamaan hissikoria ja vastapainoa. Nykyaikaiset hissistandardit asettavat erityisiä vaatimuksia johteiden materiaalille, mitoille, geometrialle, pintakäsittelylle, liitoksille, taipumiselle ja rakenteelliselle suorituskyvylle. Esimerkiksi ISO 8100-33:2022 määrittelee hissikoreissa ja vastapainoissa käytettävien standardoitujen T-tyyppisten ohjauskiskojen laatu- ja laatu-, mitta- ja geometriset toleranssit, pinnan viimeistelyn ja nimitysvaatimukset.
Teollisuuskoneissa termi voi kuvata laajempaa valikoimaa lineaarisen ohjauskomponentteja. Tarkka poikkileikkaus, materiaali, kovuus, asennustapa ja pintakäsittely riippuvat koneesta ja käyttöympäristöstä.
2. Kuinka ohjauskisko toimii
Ohjainkiskon suorituskyky syntyy kiskon, liikkuvan kokoonpanon, asennuskiinnikkeiden, ohjauskenkien tai -rullien, liitosten ja ympäröivän rakenteen välisestä vuorovaikutuksesta. Jokaisen elementin on toimittava yhdessä. Laadukas kisko ei voi kompensoida huonoa asennusta, väärää kohdistusta tai sopimattomia tukilaitteita.
Hallitun matkareitin ylläpitäminen
Kisko tarjoaa kiinteän referenssipinnan. Ohjauskengät, rullat, pyörät tai muut ohjauselementit seuraavat tätä pintaa vähentäen ei-toivottua liikettä ja pitäen laitteet kohdakkain.
Lateraalivoimien käsittely
Liikkuvat kuormat voivat aiheuttaa sivuvoimia kiihdytyksen, hidastuksen, lastauksen, purkamisen, tärinän tai hätäpysäytyksen aikana. Riittävän jäykkä ohjauskiskojärjestelmä auttaa vastustamaan näitä voimia ja rajoittamaan liiallista taipumaa.
Tukee sujuvaa toimintaa
Kiskon suoruus ja pinnan kunto vaikuttavat suoraan liikkuvan komponentin käyttäytymiseen. Huono geometria, vaurioituneet pinnat, epäpuhtaudet tai väärin yhdistetyt kiskon osat voivat lisätä melua, tärinää, kulumista ja huoltovaatimuksia.
Hissisovelluksissa EN 81-20 edellyttää erityisesti, että ohjauskiskot, niiden liitokset ja kiinnitykset kestävät turvalliseen käyttöön liittyvät kuormat ja voimat, kun taas taipumien on pysyttävä riittävän hallinnassa, jotta vältetään häiriöt oviin, turvalaitteisiin tai liikkuviin komponentteihin.
3. Tärkeimmät ohjauskiskosovellukset
Ohjainkiskoja käytetään aina, kun tarvitaan hallittua lineaarista tai pystysuuntaista liikettä. Vaikka hissien ohjauskiskot ovat tunnetuimpia esimerkkejä, taustalla oleva suunnitteluperiaate koskee monia toimialoja.
| Sovellus | Ensisijainen toiminto | Tärkeitä huomioita |
|---|---|---|
| Matkustajahissit | Ohjaa autoa ja vastapainoa | Suuntaus, ajomukavuus, lujuus, taipuma, pinnan laatu |
| Tavarahissit | Hallitse liikettä raskaampien kuormien alla | Kantavuus, rakenteellinen jäykkyys, kestävyys |
| Teollisuuden laitteet | Tarjoa toistettava lineaarinen ohjaus | Kuorman suunta, nopeus, kuluminen, asennustarkkuus |
| Materiaalinkäsittelyjärjestelmät | Ohjaa liikkuvia alustoja ja komponentteja | Jatkuva käyttö, saastuminen, huoltoon pääsy |
| Automaatiokoneet | Säilytä komponenttien tarkka sijainti | Mittojen toleranssi, pinnan viimeistely, toistettavuus |
| Erikoistuneet nostojärjestelmät | Hallitse pystysuoraa tai kalteva liikettä | Kuormitusolosuhteet, turvallisuusvaatimukset, ympäristöaltistus |
Hissiasennuksissa ohjauskiskot eivät ole vain asemointikomponentteja. Ne voivat myös olla vuorovaikutuksessa turvajärjestelmien kanssa epänormaaleissa käyttöolosuhteissa. Esimerkiksi Kalifornian hissimääräykset edellyttävät, että hissikorit ja vastapainot on varustettava ohjauskiskoilla ja määrittelevät vaatimukset kiskomateriaalille, osille, tuille, kiinnityksille ja rakenteelliselle suorituskyvylle.
4. Materiaalit ja valmistus
Terästä käytetään laajalti vaativissa ohjauskiskosovelluksissa, koska se tarjoaa hyödyllisen yhdistelmän lujuudesta, jäykkyydestä, työstettävyydestä, kulutuskestävyydestä ja mittavakaudesta. Pelkkä "teräksen" määrittäminen ei kuitenkaan riitä. Materiaalilaadun ja valmistusprosessin tulee vastata todellista sovellusta.
Kylmävedetyt ohjauskiskot
Kylmäveto voi tarjota kontrolloidut mitat ja yhtenäisen profiilin. Tämä tekee siitä sopivan sovelluksiin, joissa mittatarkkuus ja pintaominaisuudet ovat tärkeitä.
Koneistetut ohjauskiskot
Koneistusta voidaan käyttää, kun vaaditaan tiukempaa geometrista ohjausta tai tiettyä pintatilaa. ISO 8100-33 tunnistaa kylmävedetyt ja koneistetut valmistusreitit standardoiduille T-tyyppisille hissien ohjauskiskoille.
Pintakäsittely
Ympäristöstä riippuen korroosiosuojaus voi olla tarpeen. Varastointi, kuljetus, asennus ja pitkäaikaiset käyttöolosuhteet tulee ottaa huomioon päätettäessä, onko pintasuojaus asianmukaista.
5. Keskeiset suorituskykytekijät
Useat tekniset ominaisuudet määräävät, toimiiko ohjauskisko luotettavasti koko käyttöikänsä.
Yksi huomiotta jääneimmistä tekijöistä on kiskon taipuman, kannakkeen taipuman, ohjauskengän välyksen ja kiskon suoruuden yhteisvaikutus. Hissien turvallisuusvaatimukset tunnustavat nimenomaisesti, että näitä tekijöitä on tarkasteltava yhdessä eikä erikseen.
6. Ohjainkiskovalintaopas
Oikean ohjauskiskon valinta alkaa sovelluksesta eikä tuoteluettelosta. Yhdessä järjestelmässä hyvin toimiva kisko voi olla sopimaton toiseen, koska kuorma, nopeus, kiskojen etäisyys, tukiolosuhteet, käyttöympäristö ja turvallisuusvaatimukset voivat olla hyvin erilaisia.
Vaihe 1: Määritä kuorma
Määritä liikkuva kokonaismassa ja tunnista staattiset, dynaamiset, isku-, jarrutus- ja sivukuormat. Hissisovelluksissa korin paino, nimelliskuorma, vastapainon kokoonpano, nopeus, turvavarusteet ja kannattimen etäisyys voivat kaikki vaikuttaa kiskon vaatimuksiin.
Vaihe 2: Vahvista kiskoprofiili
Poikkileikkauksen muodon on vastattava laitteistoa ja asiaankuuluvia eritelmiä. T-tyyppiset ohjauskiskot ovat laajalti standardoituja hissisovelluksiin, kun taas teollisuuskoneet saattavat vaatia räätälöityjä profiileja.
Vaihe 3: Tarkista mittavaatimukset
Tarkista kiskon korkeus, leveys, paksuus, pituus, asennusreikien järjestely tarvittaessa, liitoskokoonpano ja sallitut toleranssit.
Vaihe 4: Harkitse ympäristöä
- Asennus sisä- tai ulkotiloihin
- Kosteus ja altistuminen vedelle
- Pöly, kemikaalit tai teollisuuden epäpuhtaudet
- Lämpötilan vaihtelu
- Varastointiaika ennen asennusta
- Vaadittu huoltotiheys
Vaihe 5: Vahvista yhteensopivuus
Ohjainkisko tulee arvioida osana koko järjestelmää. Tarkista yhteensopivuus kiinnikkeiden, pidikkeiden, kalalevyjen, ohjauskenkien, telojen, turvalaitteiden ja tukirakenteen kanssa ennen tilauksen viimeistelyä.
| Ostajan kysymys | Miksi sillä on merkitystä |
|---|---|
| Mitä kuormaa kisko kantaa? | Määrittää vaaditun rakenteellisen kapasiteetin ja jäykkyyden. |
| Mikä on toimintanopeus? | Suuremmat nopeudet voivat tehdä kohdistuksesta, tärinästä ja pinnan laadusta kriittisemmät. |
| Mikä kiskoprofiili vaaditaan? | Varmistaa mekaanisen yhteensopivuuden ohjausjärjestelmän kanssa. |
| Mitkä toleranssit ovat hyväksyttäviä? | Ohjaa asennuksen tarkkuutta ja toiminnan johdonmukaisuutta. |
| Mihin kisko asennetaan? | Auttaa määrittämään korroosiosuoja- ja materiaalivaatimukset. |
| Mitä standardia sovelletaan? | Estää teknisesti yhteensopimattoman tuotteen ostamisen. |
7. Asennus ja huolto
Jopa korkealaatuinen ohjauskisko voi toimia huonosti, jos asennustarkkuutta ei huomioida. Kiskojen kohdistus tulee tarkistaa koko asennusprosessin ajan eikä vasta sen jälkeen, kun kaikki osat on koottu.
Asennusprioriteetit
- Tarkasta kiskot ennen asennusta näkyvien vaurioiden, korroosion, muodonmuutosten tai likaantumien varalta.
- Tarkista asennuksen vertailupisteet ja kiinnikkeiden asennot.
- Säilytä määritetty kohdistus ja väli koko järjestelmässä.
- Varmista, että liitokset on asennettu ja kiinnitetty oikein.
- Tarkista kiinnikkeet ja tukiosat soveltuvien eritelmien mukaisesti.
- Suorita lopulliset liike- ja kohdistustarkastukset ennen käyttöönottoa.
Hissien vaatimukset tunnustavat myös kiinnityksen joustavuuden ja rakennuksen liikkeen tärkeyden. EN 81-20 edellyttää, että ohjauskiskojen kiinnitysjärjestelyt huomioidaan rakennuksen normaalin painumisen tai betonin kutistumisen kaltaisten vaikutusten ja samalla estetään kiinnikkeen pyöriminen, joka voisi vapauttaa kiskot.
Rutiinihuolto
Huollon tulee keskittyä kulumisen merkkejä, epätavallista tärinää, korroosiota, löystyneitä kiinnikkeitä, vaurioituneita pintoja, epänormaalia melua ja muutoksia ajokäyttäytymisessä. Jos sovellus koskee turvallisuuden kannalta kriittisiä laitteita, tarkastuksissa on noudatettava laitteen valmistajan ohjeita ja sovellettavia paikallisia vaatimuksia.
8. Laaduntarkastuksen tarkistuslista
Ostajien, jotka hankkivat ohjauskiskoja volyymin, tulisi luoda selkeä tarkastusprosessi ennen tuotannon aloittamista. Tämä vähentää riskiä saada komponentteja, jotka vastaavat teknisesti nimellismäärityksiä, mutta aiheuttavat ongelmia asennuksen aikana.
- Materiaalin tarkistus:Vahvista määritetty teräslaatu ja asiaankuuluvat materiaaliasiakirjat.
- Mittatarkastus:Tarkista profiilin kriittiset mitat hyväksyttyjen piirustusten tai spesifikaatioiden perusteella.
- Suoruustarkastus:Varmista, että kiskon geometria pysyy vaaditun toleranssin sisällä.
- Pintatarkastus:Etsi naarmuja, kolhuja, halkeamia, korroosiota tai muita vikoja, jotka voivat vaikuttaa suorituskykyyn.
- Yhteinen tarkastus:Tarkista liitospinnat ja liitososat.
- Pituuden vahvistus:Tarkista yksittäiset kiskojen pituudet ja sallitut toleranssit.
- Pakkauksen tarkastus:Varmista, että kiskot on suojattu muodonmuutoksia ja ympäristövaurioita vastaan kuljetuksen aikana.
9. Yleiset ostajan haasteet
Haaste 1: Epäselvät tekniset tiedot
Ostajat pyytävät joskus "vakiojohdetta" määrittelemättä sovellusta, profiilia, materiaalia, pituutta, toleranssia tai sovellettavaa standardia. Tämä voi johtaa toistuviin teknisiin selvennyksiin ja tuotannon viivästymiseen.
Haaste 2: Epäjohdonmukaiset mitat
Suurissa projekteissa pienetkin erot erien välillä voivat vaikeuttaa asennusta. Yhdenmukainen valmistuksen valvonta on siksi tärkeää, kun kyseessä on useita tuotantoeriä.
Haaste 3: Kuljetusvahingot
Pitkät teräsprofiilit voivat altistua taipumiselle, iskuille, kosteudelle ja hankaukselle kuljetuksen aikana. Sopivat pakkaus- ja lastaustavat ovat osa tuotteen laatua, ei jälkikäteen.
Haaste 4: Huono viestintä toimittajan ja asentajan välillä
Tekniset tiedot tulee varmistaa ennen tuotantoa, varsinkin kun kisko on osa integroitua hissi- tai koneistojärjestelmää. Piirustukset, toleranssit, materiaalivaatimukset, tarkastuskriteerit ja pakkausodotukset tulee sopia etukäteen.
Haaste 5: Pelkän hinnan valinta
Alin yksikköhinta ei välttämättä edusta alhaisinta projektin kokonaiskustannuksia. Uudelleentyöstö, asennusviiveet, varaosat, kuljetusongelmat ja epätasainen laatu voivat nopeasti painaa alkuperäisen hintaeron.
10. Miksi työskennellä Guojian Steel (Tianjin) Co., Ltd.:n kanssa?
Teräsohjainkiskoja hankkiville ostajille toimittajan kyky ymmärtää tekniset vaatimukset on yhtä tärkeää kuin valmistuskapasiteetti. Guojian Steel (Tianjin) Co., Ltd. voi toimia teknisenä valmistuskumppanina ostajille, jotka tarvitsevat teräspohjaisia komponentteja, joilla on määritellyt mitat, johdonmukaiset tuotantovaatimukset ja sovelluslähtöinen tuki.
Ammattimaisen hankintaprosessin tulisi alkaa varsinaisesta hakemuksesta. Sen sijaan, että toimittaja ja ostaja käsittelisi jokaista tilausta geneerisenä terästuotteena, toimittaja ja ostaja voivat ennen tuotantoa selvittää vaaditun profiilin, mitat, materiaalivaatimukset, pinnan kunnon, pituuden, toleranssit, pakkauksen ja tarkastuksen odotukset.
Kansainvälisten ostajien tavoitteena ei ole vain ostaa terästä. Tarkoituksena on hankkia sovellukseen, asennustapaan, laatuvaatimuksiin ja projektin aikatauluun sopiva ohjauskiskoratkaisu.
11. Usein kysytyt kysymykset
Mihin ohjauskiskoa käytetään?
Ohjainkisko ohjaa liikkuvan komponentin liikettä määrättyä reittiä pitkin. Hisseissä se ohjaa koria ja vastapainoa samalla, kun se auttaa säilyttämään suuntauksen ja vakauden.
Mitä materiaalia käytetään yleisesti hissien ohjauskiskoissa?
Terästä käytetään yleisesti, koska se tarjoaa vaativiin sovelluksiin vaadittavan lujuuden ja jäykkyyden. Erityiset materiaalivaatimukset riippuvat sovellettavasta standardista ja järjestelmän suunnittelusta.
Mikä tekee ohjauskiskosta laadukkaan?
Tärkeitä ominaisuuksia ovat sopivat materiaaliominaisuudet, mittatarkkuus, suoruus, sopiva pinnan viimeistely, tasainen geometria, luotettavat liitokset ja asianmukainen tarkastus.
Miksi ohjauskiskon suoruus on tärkeää?
Liiallinen poikkeama voi vaikuttaa kiskon ja ohjauskomponenttien väliseen vuorovaikutukseen, mikä saattaa lisätä tärinää, melua, kulumista ja asennuksen vaikeuksia.
Miten ostajien tulisi valita ohjauskisko?
Aloita sovelluksesta, kuormasta, nopeudesta, kiskon profiilista, mitoista, toleransseista, asennusjärjestelystä, käyttöympäristöstä ja sovellettavista standardeista. Koko ohjausjärjestelmää tulee harkita pelkän kiskon sijaan.
Ovatko ohjauskiskot standardoituja?
Jotkut sovellukset käyttävät standardoituja profiileja ja vaatimuksia. Hissijärjestelmille ISO 8100-33:2022 määrittelee vaatimukset standardoiduille T-tyyppisille ohjauskiskoille, joita käytetään hissikoreissa ja vastapainoissa. Muut teolliset sovellukset voivat vaatia sovelluskohtaisia malleja.
Voiko ohjauskiskoja räätälöidä?
Valmistusprosessista ja sovelluksesta riippuen vaatimukset, kuten mitat, pituudet, materiaalilaadut, pinnan kunto, reikien järjestelyt, pakkaukset ja muut tuotannon yksityiskohdat voidaan räätälöidä tai sopia projektin spesifikaatioiden mukaan.
Miksi ohjauskiskot pitäisi tarkastaa ennen toimitusta?
12. Johtopäätös
Luotettava ohjauskisko on tulosta enemmän kuin sopivasta teräsprofiilista. Sen todellinen suorituskyky riippuu materiaalin laadun, geometrian, suoruuden, pinnan kunnon, rakenteellisen lujuuden, liitosten, asennustarkkuuden ja käyttöympäristön välisestä suhteesta.
Hisseissä ja muissa tarkkuusliikejärjestelmissä näistä tekijöistä tulee erityisen tärkeitä, koska ohjauskiskot vaikuttavat suoraan linjaukseen, ajon laatuun, laitteiden vakauteen, huoltovaatimuksiin ja turvalliseen käyttöön. Kansainväliset standardit, kuten ISO 8100-33, tarjoavat määritellyt vaatimukset standardoiduille hissien ohjauskiskoille, kun taas paikalliset määräykset voivat asettaa lisävaatimuksia tietyille asennuksille.
Ostajan kannalta tehokkain tapa on määritellä sovellus selkeästi, vahvistaa tekniset tiedot ennen tuotantoa, arvioida täydellinen ohjausjärjestelmä ja työskennellä sellaisen valmistajan kanssa, joka pystyy ylläpitämään tasaisen laadun raaka-aineesta lopputarkastukseen asti.
