Alumiiniseoksesta valmistettu välipuristin

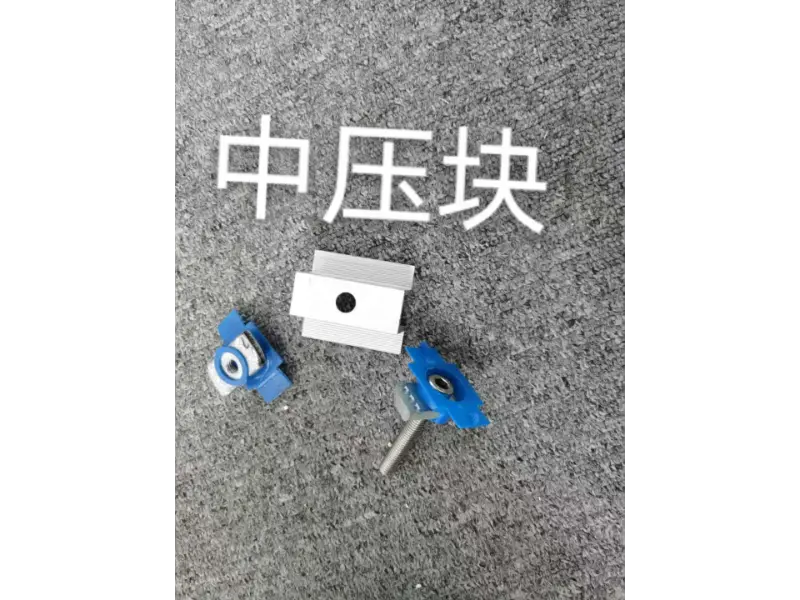

Alumiiniseoksesta valmistettu välipuristin (valosähkökeskikiristin) on erikoiskomponentti, joka on suunniteltu kiinnittämään aurinkosähkömoduuleja (PV). Kahden vierekkäisen aurinkosähköpaneelin väliin sijoitettuna se lukitsee moduulit kiinnityskiskoihin, rajoittaa vaakasuoraa siirtymää ja parantaa koko ryhmän tuulen- ja seismiskestävyyttä. Siinä on 304 ruostumattomasta teräksestä valmistettua kiinnikettä ja valinnainen EPDM-liukumaton kumityyny suojaamaan moduulien kehyksiä vaurioilta. Suunnittelussa on tyhjennys- ja ilmavirtauskanavat pölyn, veden ja lumen kerääntymisen minimoimiseksi. Näitä puristimia käytetään laajalti kaupallisissa ja teollisissa kattoasennuksissa, asuinrakennusten aurinkosähköjärjestelmissä ja yleishyödyllisten maa-aurinkovoimaloissa. Mitat voidaan räätälöidä moduulin paksuuden ja projektin erityisten kuormitusvaatimusten perusteella.

Ydintoiminnot

1. Välikiristys ja kiinnitys:

Kahden vierekkäisen PV-moduulin väliin asennettu alumiiniseoksesta valmistettu välipuristin lukitsee moduulit tiukasti kiinnityskiskoihin. Se rajoittaa sekä vaaka- että pystysuuntaista siirtymistä varmistaen, että moduulit pysyvät siististi linjassa ja ne kohdistuvat vakaisiin, tasaisiin voimiin. se toimii ensisijaisena liitäntäkomponenttina koko ryhmän turvaamiseksi.

2. Tuulen ja seismisen vastus:

Monipistekiinnityksellä laite rajoittaa moduulin liikettä ja värähtelyä voimakkaiden tuulien tai seismisten tapahtumien aikana. Tämä estää moduuleita siirtymästä pois kiskoilta tai tärisemästä äärimmäisissä kuormituksissa, mikä parantaa ryhmän yleistä vakautta ankarissa sääolosuhteissa.

3. Liukumisen esto ja löystymisen esto:

Sisäiset liukumattomat hammastukset yhdistettynä EPDM-kumityynyyn lisäävät kitkaa puristimen ja moduulikehyksen välillä. Tämä estää moduulien liukumisen tai löystymisen ja samalla vaimentaa puristusjännitystä ja suojaa moduulien kehyksiä puristumiselta tai vaurioitumiselta.

4. Kuorman siirto:

Kiinnitin siirtää tasaisesti moduulien painon – tuuli- ja lumikuormien ohella – asennuskiskoille, tukipilareille ja perusrakenteelle. Tämä jakaa jännitystä ja estää paikallisen ylikuormituksen, joka voisi muuten johtaa rakenteelliseen muodonmuutokseen tai PV-moduulien vaurioitumiseen.

5. Viemäröinti ja ilmavirtaus:

Alumiiniseoksisen välipuristimen rakenteessa on integroidut tyhjennys- ja ilmavirtauskanavat. Nämä helpottavat sadeveden ja kondenssiveden tehokasta valumista, vähentäen pölyn, veden ja lumen kerääntymistä kiinnityskohtiin ja minimoivat samalla varjostuksen ja moduulien liiallisen kuormituksen riskin.

6. Yhteensopivuus ja monipuolisuus:

Yhteensopiva standardien aurinkomoduulipaksuuksien (esim. 30 mm, 35 mm, 40 mm) kanssa ja muokattavissa ei-standardimittojen mukaan. Yksi syöttöjärjestelmä, joka on suunniteltu toimimaan eri valmistajien eri runkorakenteiden ja moduulien kanssa, voi täyttää erilaisten projektien vaatimukset.

Tekniset tiedot

Tuote	Erittely
Perusseoslaatu	Alumiiniseos 6005-T5 / 6063-T5 (valinnainen)
Pintakäsittely	Hopea-anodisoitu, kalvon paksuus ≥10 μm
Anodinen kalvon paksuus	≥10 μm, paksunnettu räätälöinti saatavilla rannikkoympäristöihin ja runsaasti suolaa sisältäviin ympäristöihin
Yhteensopiva moduulin paksuus	30mm, 35mm, 40mm (muokattavissa)
Vakiopituus	40/50/60/80mm (leikattu tilauksesta)
Rakennetyyppi	Modulaarinen keskikiristysrakenne, jossa liukastumista estävä hammasprofiili sisäpuolella
Tukevat kiinnikkeet	304 ruostumattomasta teräksestä valmistetut T-pultit ja mutterit
Valinnaiset lisävarusteet	EPDM-kuminen luistamaton tiiviste
Tuulikuormankestävyys	Jopa 60 m/s (tarkistettu uudelleen projektikohtaisesti)
Lumikuorma	1,4 kN/m² (laskettu projektikohtaisesti)
Sovellusskenaariot	Kaupalliset ja teollisuuskatot, asuinrakennusten aurinkosähkö, maahan asennetut keskussähkövoimalaitokset
Sovellettavat standardit	GB/T 5237, CE, ISO9001 sertifikaatit saatavilla

Pakkaus- ja logistiikkapalvelut

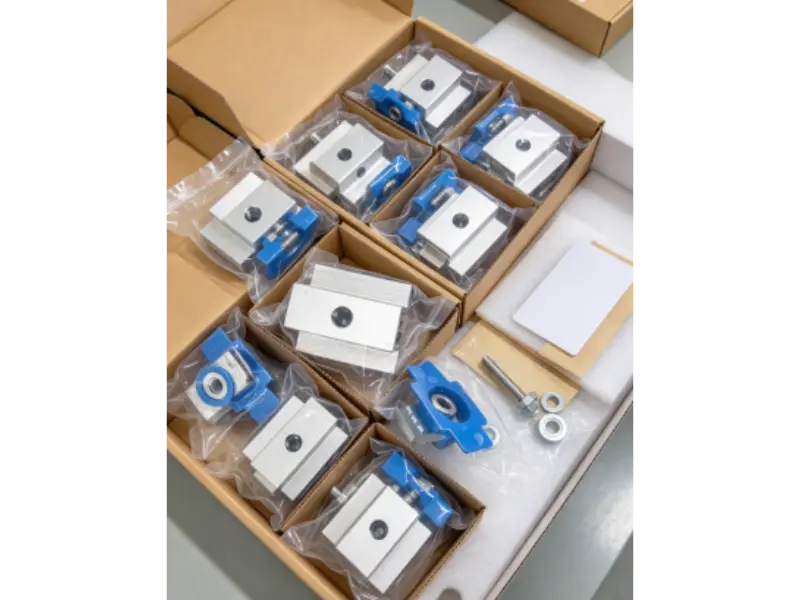

1. Yksittäinen pakkaus:

Jokainen alumiiniseoksesta valmistettu välipuristin on pakattu erikseen kitkan tai iskujen estämiseksi, suojaa anodisoitua pintaa ja varmistaa, ettei naarmuja tai pinnoitevaurioita tapahdu kuljetuksen aikana.

2. Selkeä merkintä:

Tuotteet lajitellaan mallin ja spesifikaation mukaan, ja mukana on selkeät etiketit ja pakkausluettelot, jotka helpottavat nopeita paikan päällä tapahtuvia varastotarkastuksia ja organisoitua varastointia.

3. Määrän vahvistus:

Jokaiselle lähetykselle suoritetaan perusteellinen mallien ja erien laskenta ja tarkastus, jotta varmistetaan, että todelliset tuotteet – määrältään ja ominaisuuksiltaan – vastaavat täydellisesti pakkausluetteloa, mikä estää puutteet tai puutteet.

4. Vahvistettu ulkopakkaus:

Tavarat pakataan tukeviin vakiolaatikoihin tai puisiin laatikoihin, jotka on varustettu sisäisillä pehmusteilla ja vahvistetuilla kulmasuojaimilla estämään muodonmuutoksia iskujen aiheuttamasta kuljetuksen aikana.

5. Kosteussuoja:

Pakkauksessa on kuivausaineita, jotka varmistavat kuivan ympäristön koko meri- tai maakuljetuksen ajan, estävät kosteuden aiheuttamat vauriot anodisoidulle pinnoitteelle ja varmistavat, että komponentit ovat valmiita asennettavaksi välittömästi saapuessaan.

6. Logistiikkatuki:

Joustavat toimitusvaihtoehdot sisältävät vaiheittaiset toimitukset. Kansainvälisille tilauksille tarjoamme kattavat pakkausluettelot ja tulliasiakirjat sujuvan vientiselvityksen varmistamiseksi; kotimaan tilauksille tarjoamme täyden rekkakuorman toimituksen suoraan työmaalle rakennusaikataulujen mukaisesti.

Asennusprosessi

1. Asennusta edeltävä tiedote:

Tarjoamme asennussuunnitelmat ja teknisen dokumentaation, jossa esitellään tärkeimmät asennuskohdat, kiristysvaatimukset ja olennaiset varotoimet, joita tukee rakentamista edeltävä tekninen tiedotus.

2. Sijoitus ja asettelu:

Suunnittelusuunnitelmien perusteella määritetään aurinkomoduulien ja asennuskiskojen asettelu ja keskikiristimien asennuspisteet on merkitty tasaisen etäisyyden ja kohdistuksen varmistamiseksi.

3. Moduulien sijoitus:

Aurinkomoduulit sijoitetaan asennuskiskoille; vierekkäisten moduulien välistä etäisyyttä ja tasoa säädetään siten, että moduulikehykset sopivat täydellisesti keskipuristimien uriin.

4. Asennus ja kiristys:

Asenna alumiiniseoksesta valmistetut välipuristimet ja kiristä T-pultit ilmoitettuun momenttiin. Varmista, että kiristysvoima on hyvin hallinnassa – vältä liiallista voimaa, joka voi vaurioittaa moduulien kehyksiä, ja varmista, etteivät ne ole liian löysät, mikä voi johtaa epävakauteen.

5. Liukastumisenestotarkastus:

Varmista, että EPDM-kumityynyt ja liukuesteet ovat oikein paikoillaan. Tarkasta jokainen kiinnityskohta varmistaaksesi, että moduulit ovat kunnolla kiinni eivätkä luista tai löysty.

6. Lopullinen tarkastus ja hyväksyminen:

Tarkista koko sarja varmistaaksesi, että kaikki osat ovat kunnolla kiristetty ja vaakatasossa. Tarkista moduulien väliset raot ja niiden yleinen kohdistus. Kun kantavuusvaatimukset on varmistettu ja asennus on läpäissyt tarkastuksen, projekti voidaan luovuttaa.

FAQ

K1: Mikä rako tulisi jättää kahden vierekkäisen moduulin kehysten väliin, kun käytetään keskipuristinta?

V: Vakioprojekteissa 5–8 mm laajenemisrako on riittävä lämpölaajenemisen ja -kutistumisen huomioon ottamiseksi. Voimme myös suositella asianmukaisia ​​eritelmiä projektipiirustojesi perusteella, kun teet tilauksen.

Q2: Mikä on oikea kiristysmomentti keskipuristimille, ja vahingoittaako se moduulien kehyksiä?

V: Kiristä T-pultit vakiovääntömomenttimäärittelyjen mukaisesti. EPDM-kumityyny toimii puskurina, joten kunnollinen kiristys ei vahingoita moduulien kehyksiä. Liiallinen vääntömomentti voi kuitenkin murskata alumiinirungot, joten liiallista kiristämistä tulee välttää.

Kysymys 3: Tarttuuko keskipuristimien kanssa käytetyt pultit kiinni pitkäaikaisessa ulkokäytössä, jolloin niitä on vaikea irrottaa myöhemmin?

V: Toimitamme vakiona 304 ruostumattomasta teräksestä valmistettuja kiinnikkeitä, jotka tarjoavat hyvän takertumiskestävyyden. Pitkäaikaisiin ulkoprojekteihin voidaan valita myös tarttumista estävällä pinnoitteella varustettuja pultteja, jotka helpottavat irrottamista tulevan huollon tai moduulin vaihdon yhteydessä.

Q4: Voidaanko keskipuristimia käyttää uudelleen, jos hammastukset (hampaat) ovat kuluneet?

V: Niitä voidaan käyttää uudelleen, jos hammastukset eivät ole merkittävästi kuluneet ja profiili pysyy muuttumattomana. Jos hammastukset ovat voimakkaasti kuluneet, liukastumisenestokyky heikkenee; Siksi emme suosittele niiden käyttöä uusiin aurinkosähköprojekteihin.

Kysymys 5: Voidaanko eripaksuisia keskipuristimia sekoittaa samassa kattoprojektissa?

V: Erilaisten eritelmien sekoittamista ei suositella. Eripaksuisten välipuristimien käyttö voi johtaa moduulien epätasaiseen kuormitukseen, mikä voi aiheuttaa paikallisia jännityskeskittymiä ja lisätä mikrohalkeamien riskiä; siksi on parasta standardoida tekniset tiedot.

Kysymys 6: Mitä erityisiä näkökohtia tulisi pitää mielessä valittaessa välipuristimia suurikokoisille kaksoislasimoduuleille?

V: Koska suurikokoisten kaksoislasimoduulien omapaino on suurempi, on suositeltavaa asettaa etusijalle paksumpien alumiiniseosten välipuristimien käyttö. Tarkista lisäksi moduulikehyksen korkeus, varmista tehollinen puristuskoskettimen pituus ja lisää tarvittaessa kiinnityspisteiden määrää.
