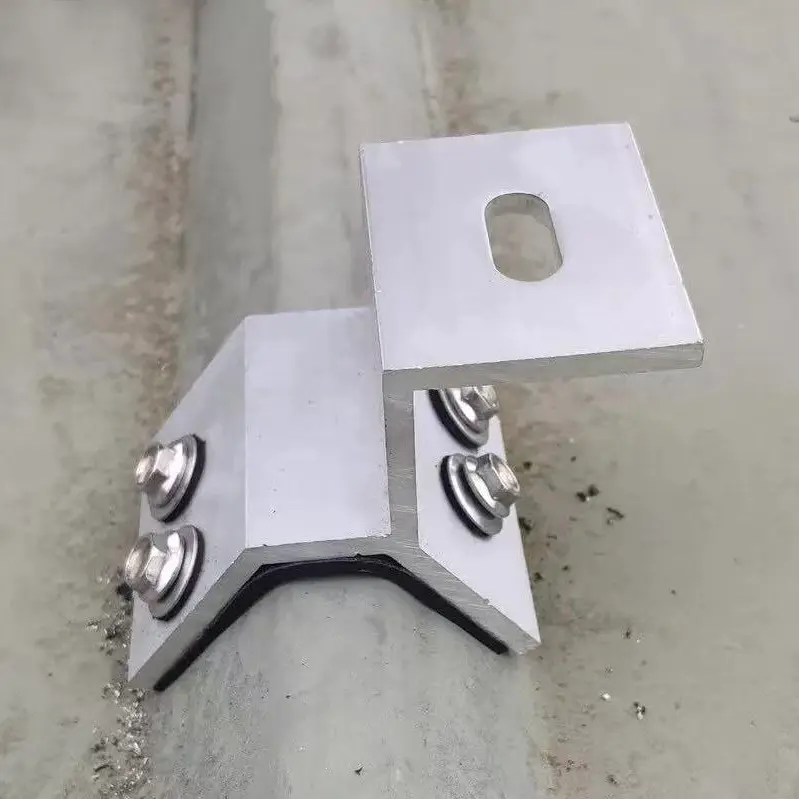

Kattokiinnitin

Guojian Factoryn toimittamat kattopuristimet sopivat erilaisiin metallikattotyyppeihin, kuten piilokiinteisiin (Jiachi) paneeleihin, aallotettuihin levyihin ja saumajärjestelmiin. Yhdistettynä tehtaamme toimittamiin C-muotoisiin urakiskoihin ne voivat kiinnittää aurinkosähkömoduulit turvallisesti. Puristimet on varustettu integroiduilla liukuestehampailla ja kumisilla puskurityynyillä, jotka voivat tehokkaasti estää naarmuja värillisten teräslevyjen pinnalla ja ylläpitää vakautta jopa voimakkaissa, jopa 60 metriä sekunnissa tuulessa ilman liukumista. Itsenäisen omistuksessa olevalla laitteistoleimaustuotantolinjallamme tarjoamme jatkuvasti hajautettuja aurinkosähköprojekteja teollisuus-/kaupallisiin tiloihin ja logistiikkapuistoihin, mikä vähentää merkittävästi kattoremonttien asennuskustannuksia ja vähentää tehokkaasti vesivuotojen aiheuttamia ylläpitoriskejä tulevaisuudessa.

Valmistusprosessi

1. Raaka-aineiden valinta ja testaus

Käyttää GB 6005-T5 primäärialumiinia. Saapuvat tarkastukset varmistavat vetolujuuden, myötörajan ja Al-Mg-Si-seoksen koostumuksen; kierrätetty tai epäpuhdas alumiini on ehdottomasti hylätty. Perussuolasuihkukorroosionkestävyys tarkastetaan pisteissä ja vaatimustenvastaiset materiaalit palautetaan välittömästi.

2. Integroitu korkean lämpötilan ekstruusio

Aihiot suulakepuristetaan vakiolämpötilassa 520 °C puristimen rungon, tartuntakynsien ja pultin pohjan muodostamiseksi yhtenä kappaleena. Tämä saumaton, hitsaamaton rakenne varmistaa tasaisen kuormituksen jakautumisen ja eliminoi rakenteellisten vaurioiden riskin hitsauskohdissa.

3. Tarkkuus CNC hammaspyörä-hammasjyrsintä

Täysin automatisoidut CNC-laitteet jyrsivät timanttikuvioidun liukastumisenestopinnan sisäpintaa vasten. Standardoitu hampaiden syvyys ja kaltevuus maksimoivat kitkan kattopaneelia vasten, mikä estää sivuttaisluisumisen kovan tuulen aikana.

4. Anodisoitu korroosionestokäsittely

Puristetut puristimet anodisoidaan, jolloin muodostuu tiheä 12 μm suojaava oksidikerros, joka tiivistää ilmaa, sadetta ja suolasuihkua vastaan. Oksidikerros integroituu alumiiniin ja tarjoaa pitkäkestoisen korroosionkestävyyden jopa leikatuissa reunoissa.

5. Integroitu puskurityyny

Sisältää EPDM-kumityynyn (kestää lämpötilaa -40°C - 120°C ja UV-säteilyä). Muotoiltu tarkasti kiinnittimen kosketuspintaa vasten, se vaimentaa asennuspainetta ja estää alumiiniseosta naarmuttamasta maalia värillisissä teräslaatoissa tai Al-Mg-Mn-paneeleissa.

Asennus- ja käyttöohjeet

1. Asennusta edeltävä profiilin vahvistus

Mittaa värillisen teräslaatan rivan korkeus, rivan etäisyys ja sauman leveys tarkasti ennen asennusta oikean kiinnitysmallin valitsemiseksi.

2. Normaali kiristysmomentti

Kiristä pultit 20–30 N·m:n vakiovääntömomentille momenttiavaimella.

3. Asennusympäristö

Ajoita asennus kuiviin, aurinkoisiin päiviin; Varmista, että kattopinnat ovat puhtaat seisovasta vedestä, öljystä ja pölystä.

4. Kuormituspohjaisen asettelun tekniset tiedot

Lisää kiinnityspisteiden tiheyttä katoille, joiden kaltevuus on yli 20°, tai rannikkoalueilla, joilla on suuria tuulikuormia.

5. Komponenttien luvattoman muuttamisen kielto

Alumiiniseospuristimien anodisoidun pinnan hionta tai leikkaaminen paikan päällä on kielletty; kaikki leikatut pinnat on pinnoitettava uudelleen korroosionestoaineella.

6. Asennuksen jälkeistä tarkastusta koskevat vaatimukset

Tarkastukset vaaditaan kuuden kuukauden välein projektin luovutuksen jälkeen, ja niissä keskitytään pulttien kireyteen ja kumityynyjen kuntoon.

Sovellusalueet

1. Laajat logistiikka- ja varastotilat

2. Teollisuuspuistot ja tuotantolaitokset

3. Korkeatasoiset rakennukset, joissa on Al-Mg-Mn seisomakatto

4. Rannikon teollisuuspuistot ja kemiantehdasalueet

5. Ulkomaiset metallikatot PV-projektit

Tärkeimmät asiakkaiden huolenaiheet

1. Pitääkö minun varastoida useita kattopuristintyyppejä, koska eri tehtaat käyttävät yhteensopimattomia värillisiä teräslevyprofiileja?

Yleisillä markkinoilla olevilla kiinnittimillä on usein huono profiiliyhteensopivuus, mikä johtaa löysään otteisiin tai pinnan naarmuihin. Tarjoamme kolmea pääsarjaa – Jiaochi (470/760/820) -puristimet, Al-Mg-Mn seisomasaumat ja puolisuunnikkaan muotoiset levypuristimet - ja voimme luoda räätälöityjä muotteja tiettyjen aallotuskorkeuksien ja -jakojen perusteella, mikä tarjoaa yhtenäisen toimitusratkaisun koko projektille.

2. Kuinka käsittelemme puristimien ruostumista ja liukumista rannikko- tai kemiallisilla vyöhykkeillä runsaalla suolasuihkeella?

Tavalliset galvanoidut puristimet ruostuvat ja rikkoutuvat usein kolmen vuoden kuluessa, ja alumiinin sekoittaminen rautaan aiheuttaa sähkökemiallista korroosiota. Puristimissamme on 6005-T5 alumiiniseosrunko anodisoidulla viimeistelyllä ja 304 ruostumattomasta teräksestä valmistettuja kiinnikkeitä; niissä ei näy ruostepisteitä 1 000 tunnin neutraalin suolasuihkutestin jälkeen, mikä varmistaa vakaan suorituskyvyn erittäin syövyttävissä rannikko- ja kemiallisissa ympäristöissä.

3. Irtoavatko puristimet taifuunialttiilla alueilla tai aiheuttavatko aurinkosähköjärjestelmän irtoamisen?

Puristimissa on paksunnetut tartuntakynnet, joissa on liukastumista estävät hammastukset, jotka sopivat täydellisesti poimuja vasten; kolmannen osapuolen laboratoriotestit vahvistavat jopa 1,5 kPa:n tuulenpaineen kestävyyden. Yhdistettynä löystymistä estävien itselukkiutuvien muttereiden kanssa pultit pysyvät kiinni lämpölaajenemisesta ja -kutistumisesta huolimatta, ja järjestelmää on käytetty menestyksekkäästi lukuisissa taifuunialttiissa rannikkoprojekteissa ilman luistoa.
