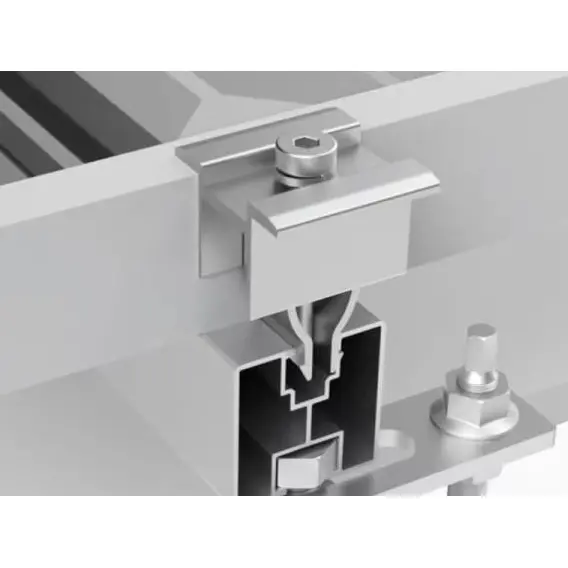

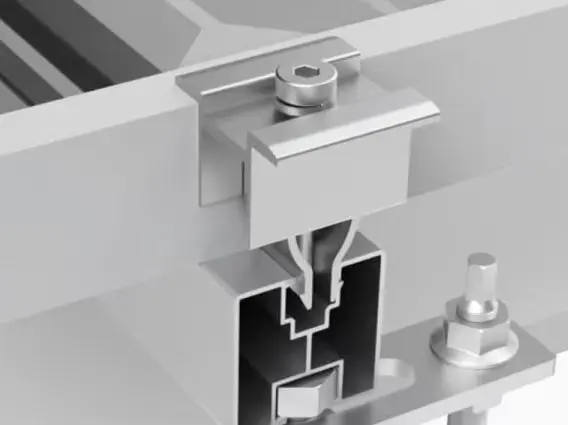

Aurinkoasennus Puristusliitin

Guojianin toimittamat aurinkokiinnityspuristusliittimet sopivat 30-55 mm:n aurinkosähkökehyksiin ja ovat täydellisesti yhteensopivia tehtaamme valmistamien C-tyypin, Z-tyypin, U-tyypin teräs- ja sinkki-alumiini-magnesium-ohjainkiskojen kanssa. Pinta on käsitelty anodisoinnilla, mikä tarjoaa erinomaisen korroosionkestävyyden ja soveltuu erilaisiin käyttöskenaarioihin, kuten maavoimaloihin, hajautettuihin kattojärjestelmiin ja maatalouden aurinkosähköprojekteihin.

Tuotteen ydinedut

1. Integroitu OEM-ratkaisu, jonka tekniset tiedot sopivat täydellisesti komponentteihin

2. Yksiosainen suulakepuristettu 6005-T5 alumiiniseosrakenne korkean rakenteellisen lujuuden saavuttamiseksi

3. Säänkestävät EPDM-pehmusteet suojaamaan moduulien kehyksiä

4. Laaja kiristysalue yhteensopiva kaikentyyppisten PV-moduulien kanssa

5. Anodisoitu pinta pitkäkestoiseen korroosionkestävyyteen ja ulkokäyttöön

6. Sisältää 304 ruostumattomasta teräksestä valmistettua löystymistä estävää kiinnikettä ruostumisen ja takertumisen estämiseksi

7. Sarjatuotantona automatisoiduilla linjoilla, mikä varmistaa vakaan tarjonnan suuriin projekteihin

Sovellusskenaariot

1. Sähkömittakaavassa maahan asennettavat aurinkosähkölaitokset

Laajamittainen megawattiluokan PV-tukiasemat tasangoilla, vuoristoalueilla tai aavikoilla; pariksi kuumasinkittyjen tai Zn-Al-Mg pinnoitettujen C-kanavakiskojen kanssa; käyttää keski- ja päätypuristimia turvalliseen asennukseen, jossa on erinomainen tuulen-, lumen- ja kuormituksenkestävyys.

2. Kaupallinen ja teollinen (C&I) kattosähkö

Aurinkokiinnityspuristusliitin heijastetaan värillisille terästiili- tai litteälle betonikatolle; kevyet alumiinipuristimet vähentävät katon kokonaiskuormitusta; yhteensopiva erilaisten taulukkoasettelujen kanssa; helppo asennus vaarantamatta katon vesieristystä.

3. Ympäristöä täydentävät aurinkosähköhankkeet

Maataloussähkö-, kalastus-, pastoraali- ja suolakentän aurinkosähköasemat; Zn-Al-Mg-kiskot yhdistettynä korroosionkestäviin alumiinipuristimiin kestävät suola-alkalimaata ja korkean kosteuden ympäristössä (esim. kalalammikoiden päällä).

4. PV-autokatokset ja älykkäät kasvihuoneet

Teräsrakenteiset PV-autokatokset ja maatalouden PV-kasvihuoneet; yhteensopiva säädettävän kallistuksen ja seurantakiinnikkeiden kanssa; pitkien ja lyhyiden puristimien joustava käyttö moduulivälin säätämiseen.

5. Ulkomaiset aurinkosähköprojektit

Asunto- ja C&I PV-projektit Kaakkois-Aasiassa, Euroopassa ja Afrikassa; Englanninkieliset asennusohjeet saatavilla; korroosionkestävyysvaatimukset, jotka sopivat sateiseen tai rannikko-ilmastoon; täydelliset asennusjärjestelmäsarjat saatavana vientiin.

Asennus- ja käyttöohjeet

1. Vääntömomenttivaatimusten tiukka noudattaminen

Vääntömomentti < 18 N·m: Riittämätön puristusvoima; moduulit voivat liukua tai aiheuttaa melua kovan tuulen aikana. Vääntömomentti > 25 N·m: Liiallinen paine muuttaa moduulin runkoa, mikä aiheuttaa mikrohalkeamia lasissa ja sen seurauksena tehon heikkenemistä.

2. Älä jätä pois EPDM-pehmustetyynyjä

Suora metalli-metalli-kosketus ilman tyynyä naarmuttaa anodisoitua kehystä ja aiheuttaa sähkökemiallista korroosiota; pitkäaikainen sadeveden tunkeutuminen johtaa rungon ruostumiseen ja vaurioitumiseen.

3. Älä sekoita eri materiaaleista valmistettuja kiinnikkeitä

Alumiinipuristimia ei saa yhdistää hiiliteräspulttien kanssa; alumiinin ja raudan kosketus sadeveden läsnäollessa aiheuttaa sähkökemiallista korroosiota, mikä johtaa kiinnikkeiden takertumiseen tai rikkoutumiseen lyhyellä aikavälillä.

4. Älä leikkaa tai hio kiinnitysrunkoja paikan päällä

Hionta vahingoittaa ruosteenesto-anodisoitua kerrosta, jolloin leikatut reunat ruostuvat nopeasti; jos kokoa tarvitaan, tilaa räätälöityjä ei-standardiosia tehtaalta etukäteen.

5. Moduulikehyksen paksuuden yhteensopivuus

Vältä ehdottomasti kapeapitoisten puristimien käyttöä liian paksuissa kehyksissä; tämä luo raon puristimen ja rungon väliin, keskittyen jännitykseen ja todennäköisesti puristaen moduulin.

6. Asennus matalassa lämpötilassa tai märässä säässä

Asennusta ei suositella Aurinkoasennus Puristusliitin, kun lämpötilat ovat alle 0 °C; alhaiset lämpötilat kovettavat EPDM-tyynyn, mikä heikentää iskunvaimennuskykyä ja vaarantaa moduulin rungon vaurioitumisen. Varmista, että kattotiilet ja asennuskiskot ovat kuivia ennen asennusta sateen jälkeen.

7. Asennuksen jälkeinen tarkastus ja huolto

Suorita rutiinitarkastukset kuuden kuukauden välein; tarkastaa uudelleen kolmen kuukauden välein rannikko- tai kalastus-aurinkoenergiahankkeiden osalta. Suorita kattavat pulttien kireyden ja tyynyn ikääntymisen tarkistukset taifuunien tai voimakkaiden lumimyrskyjen jälkeen.

8. Varastointi- ja suojausvaatimukset

Säilytä irrotetut puristimet kuivassa varastossa suljetuissa, kosteudenkestävissä laatikoissa; Vältä altistumista suoralle auringonvalolle tai sateelle estääksesi kumityynyjen ennenaikaisen vanhenemisen ja rikkoutumisen.
