Aurinkopaneelin kattokoukku

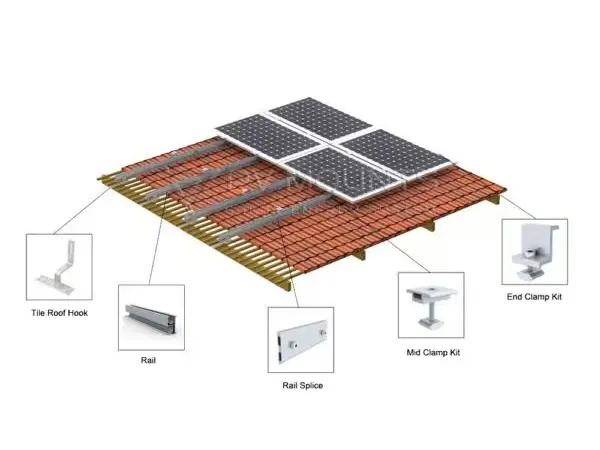

Guojian Manufacturerin toimittama aurinkokattokoukku voidaan asentaa läpäisemättä vedenpitävää kerrosta, jolloin vältetään katon vuotoriski sen lähteellä. Yhdessä erityisten C-muotoisten urakiskojen kanssa järjestelmä mahdollistaa kevyen, turvallisen ja luotettavan asennuksen. Omalla kattotarvikkeiden leimaustuotantolinjallamme ja täydellisillä "kolmen järjestelmän" sertifikaateilla meillä on laaja kokemus hajautetuista kattojen aurinkosähkökentistä ja tarjoamme palveluita teollisuus- ja asuinhankkeisiin eri puolilla maata.

Tärkeimmät asiakkaiden huolenaiheet

1. Aiheuttaako se kattovuotoja?

Guojian-koukuissa on vakiona paksunnetut EPDM-vedenpitävät pehmusteet. Kiinnityskohdat kohdistuvat rakenteelliseen kattokerrokseen siirtäen kuorman alla oleviin orreihin tai puupalkkeihin; laatat toimivat vain peitteenä eivätkä kanna painoa, mikä eliminoi vuodon riskin läpivientiaukojen kautta. Kenttäkokeet sateisilla rannikkoalueilla ja eteläisillä alueilla, joilla on pitkiä sadekausia (luumusade), eivät ole osoittaneet vuotoja viiden vuoden aikana.

2. Onko se yhteensopiva eri laattatyyppien kanssa?

Tarjoamme useita tuotesarjoja: säädettävät tiilikoukut sopivat erilaisiin kaareviin savitiileihin, kun taas väriteräspuristimet sopivat puolisuunnikkaan tai aallotettuihin teräskattoihin. Räätälöityjä muotteja voidaan luoda tiettyjen tiilityyppien ja katon kaltevuuden perusteella, mikä eliminoi paikan päällä tehtävän hionnan tai leikkaamisen.

3. Ruostuuko se erittäin syövyttävissä ympäristöissä, kuten rannikko- tai teollisuusalueilla?

Sisämaassa käytetyt tavanomaiset galvanoidut koukut ruostuvat ja rikkoutuvat 3–5 vuodessa. Tarjoamme 304 ruostumatonta terästä vakiokattoihin ja 316 ruostumatonta terästä erityisesti merenranta- tai suola-alkaliteollisuudelle. Sinkki-alumiini-magnesium-hiiliteräsvaihtoehtomme tarjoaa ylivertaisen kustannustehokkuuden, ja siinä on itsekorjautuva pinnoite leikatuissa reunoissa ja läpäisee 1 000 tunnin suolaruiskutustestit ilman ruostepisteitä.

4. Täyttääkö se taifuuni- ja lumikuormankestävyysstandardit?

Koukun runko on valmistettu paksunnetusta (2,0–3,0 mm) peltilevystä ja muodostettu integroidulla meistämällä, mikä eliminoi liitosten aiheuttamia heikkoja kohtia. Se on läpäissyt mekaaniset testit 60 m/s tuulenpaineelle ja 1000 N/m² lumikuormitukselle. Laajamittainen asennukset taifuunialttiilla kaakkoisrannikkoalueilla ja lumisissa pohjoisissa teollisuuslaitoksissa eivät ole osoittaneet löystymistä tai muodonmuutoksia.

Sovellusalueet

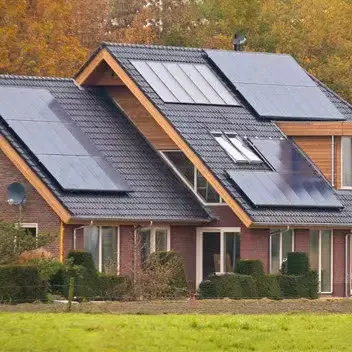

1. Asuintalo Rooftop PV

Soveltuu itse rakennettuihin maaseututaloihin ja huviloihin, joissa on lasi- tai sementtitiilikatto, sekä pienimuotoisiin (3–10 kW) asuin aurinkosähköjärjestelmiin. Solar Roof Hook ei lisää kattoon liiallista kuormitusta, ja asennus säilyttää tiilien alkuperäisen ulkonäön, joten ne ovat ihanteellisia kylän laajuisiin aurinkosähköjen jälkiasennusprojekteihin.

2. Teolliset ja kaupalliset väripinnoitetut teräskatot

Hajautettuja aurinkosähköratkaisuja puolisuunnikkaan ja aallotettuihin teräskattoihin tehtailla, logistiikkavarastoissa ja teollisuuspuistoissa. Vaihtoehtoja ovat läpäisevät koukut ja läpäisemättömät puristimet, jotka on suunniteltu säilyttämään alkuperäisen katon vesieristystakuun eheys; soveltuu suuriin kattovoimaloihin sadoista kilowateista useisiin megawatteihin.

3. Erikoistuneet yhdistelmäkattoskenaariot

PV-integrointi luonnonkauniille alueille antiikkityylisillä tiileillä, litteäksi kalteviksi betonikatoksilla ja aurinkohuoneilla. Räätälöityjä matalaprofiilisia, erittäin ohuita koukkuja käytetään säilyttämään rakennuksen alkuperäinen estetiikka.

Real-World Project Case Studies

1. Kylänlaajuinen aurinkosähköprojekti Lianzhu New Villagessa, Heshanissa, Guangdongissa (1,07 MW)

Guojianin säädettäviä ruostumattomasta teräksestä valmistettuja kattokoukkuja käytettiin kaikissa asuinrakennusten lasitiilikatoissa, jotka on erityisesti sovitettu Lingnanin alueelle tyypillisille kaareville savitiileille. Asennuksen aikana ei tapahtunut laattojen rikkoutumista, ja kolmen vuoden käyttö ei ole osoittanut raportteja vuodoista tai korroosiosta; hanketta on mainostettu maakunnallisena PV-integroidun arkkitehtuurin esittelynä.

2. 1,2 MW:n väripinnoitettu teräs kattovoimala suuressa logistiikkapuistossa Jiangsussa

Kaarevissa terästehdaskatoissa käytettiin räätälöityjä pidennettyjä kattokoukkuja pistekuormien jakamiseen; suunnittelu läpäisi paikallisen taifuunikuormituksen tarkastuksen. Järjestelmä tuottaa keskimäärin 1,3 miljoonaa kWh vuodessa, ja katon vesieristys pysyy ehjänä ja vuotamattomana.

3. Irtotavaravientiprojekti asuinrakennusten kattosähköihin Vietnamissa

Mukautettu aurinkokattokoukku, joka on suunniteltu Kaakkois-Aasian tasaisille tiilikattoille, viedään täydellisten asennusprofiilisarjojen mukana. Hanke kattaa yli tuhat asuinkattoa, ja se on mukautettu paikalliseen korkean lämpötilan ja runsaan sateen ilmastoon.

Asennusta ja käyttöä koskevat varotoimet

1. Kiinnityspisteen vaatimukset

Koukkupohja on ankkuroitava kattoorreihin (puuta tai terästä) tai betonipalkkeihin. Ankkurointi pelkästään laattoihin tai pintavedeneristyskerrokseen on kielletty pitkäaikaisen kuormituksen aiheuttaman laatan halkeilun tai irtoamisen estämiseksi.

2. Vedeneristysvaatimukset

Puhdista pöly pois porauksen jälkeen, ruiskuta säänkestävää tiivisteainetta reikään ja kiinnitä kokoonpano EPDM vedenpitävällä tiivisteellä. Säilytä laattojen uudelleenasemoinnin jälkeen alkuperäinen tyhjennyskaltevuus ja varmista, että katon tyhjennyskanavat pysyvät esteettömänä.

3. Väli- ja kuormitustiedot

Jokaiseen aurinkosähkömoduuliin on liitetty 2–4 kattokoukkua; koukkutiheyttä on lisättävä kattokaltevuuden ollessa yli 25° tai rannikkoalueilla, joilla on suuria tuulikuormia. Asennuksen tulee noudattaa tarkasti toimittamiamme kuorma-asettelupiirustuksia.

Kaupan takuut

1) Pätevyystakuu: Lähetyksen mukana toimitetaan täydellinen sarja sertifikaatteja – ISO9001 (laatu), ISO14001 (ympäristö) ja ISO45001 (työterveys) – sekä 3A-luokan luottoyrityksen sertifikaatti ja tehdasmateriaalien tarkastusraportit tarjous- ja tarjousvaatimusten täyttämiseksi.

2) Laadunvalvontavarmistus: Nelivaiheinen laaduntarkastus – saapuvien raaka-aineiden testaus, CNC-lävistysmittojen tarkastus, korroosionestosuolasuihkunäytteenotto ja mekaanisen kuormituksen simulaatiotestaus. Jokainen tuoteerä on jäljitettävissä mittapoikkeamien ja pinnoitevirheiden poistamiseksi.

3) Toimitusvakuutus: Toimitussopimuksissa määritellään selkeät toimituspäivät ja viivästysmaksut; Vakiovarastoa ylläpidetään 10 000 tonnia, ja kiireelliset projektit ovat tuotannon etusijalla.

4) Paikan päällä oleva tekninen tuki: Insinöörejä voidaan lähettää tarjoamaan asennusohjeita paikan päällä suuria (megawattitason) kotimaisia ​​projekteja varten; ulkomaisille projekteille tarjoamme täysin englanninkielistä teknistä dokumentaatiota ja etävideo-ohjeita.

5) Pitkäaikainen O&M-tuki: Vanhemmille, vuosia toimineille aurinkosähkövoimalaitoksille tarjoamme edullisia vaihtokoukkuja ja laitteistotarvikkeita sekä teknisiä ohjeita kattosähköjärjestelmän huoltoon ja korjaukseen.
