Ei-standardi ohjauskisko

Suunnittelemme mukautetut ei-standardit ohjauskiskoprofiilit tietyn katon geometrian perusteella sen sijaan, että valitsisimme ne vakiovarastoluettelosta. Muotoilemme tarvittavat profiilit lujalla S350GD-teräksellä, joissa on vakiona olevat T-urat, jotka ovat yhteensopivia valmiiden keskipuristimien, päätypuristimien ja liukumutterien kanssa. ne toimitetaan joko kuumasinkityillä tai Zn-Al-Mg pinnoitteilla. Profiilisuunnittelu, rullamuovaus, lävistys ja leikkaustyöt suoritetaan kaikki omassa tehtaassamme Tianjinissa, Kiinassa.

Sovellettavat kattotyypit

Puolisuunnikas- ja pystysaumaiset metallikatot ainutlaatuisilla geometrioilla:

Yleisiä skenaarioita ovat epätavanomaiset puolisuunnikkaan muotoiset tai pystysaumaprofiilit ja standardialueet ylittävät ripakorkeudet, joissa vakio-C/U-kiskojen pohjat häiritsevät katon ripoja estäen niitä istumasta tasaisesti.

Kaarevat, kaarevat tai porrastetut katot:

Katoilla, joissa kaarevuus tai korkeus muuttuu, vakiokiskot kiinteillä profiileilla joko jättäisivät rakoja tai pakottavat moduulien rungot vääntymään. Epätyypillisen ohjauskiskon mukautetut profiilit mahdollistavat jokaisen kiinnityspisteen sijoittamisen täsmälleen vaaditulle korkeudelle.

Tilarajoitteiset asettelut:

Tilanteet, joissa asennuskorkeus on alhainen, kattovarusteet tunkeutuvat järjestelmään tai moduulit, jotka on asetettu erityisiin kallistuskulmiin. Räätälöidyt kiskoprofiilit voidaan tehdä matalia tai muotoiltuja poistamaan esteitä, jolloin koko sarjaa ei tarvitse suunnitella uudelleen vain vakioprofiilin mukaiseksi.

PV jälkiasennus olemassa oleviin teollisuustiloihin:

Jos olemassa olevat orret ovat kiinteitä ja liikkumattomia, olemassa olevaa orreiden väliä vastaavien ei-standardien ohjauskiskojen profiilit mahdollistavat uuden järjestelmän asentamisen suoraan alkuperäiseen rakenteeseen ilman leikkaamista tai vahvistamista.

Keskeiset edut ja taustalla olevat syyt

Katolle räätälöidyt profiilit säästävät työaikaa:

Profiilit on suunniteltu erityisesti katon rivan muotoon, orien asemiin ja moduulikulmiin. Toimitettaessa kiskot ovat asennusvalmiita komponentteja kompromissiratkaisujen sijaan. Tämä merkitsee huomattavia säästöjä paikan päällä tehtävässä työssä – katolla ei tarvitse leikata, hioa tai tiivistää ja vähentää merkittävästi odottamattomia työseisokkeja.

Parempi rakenteellinen tehokkuus samalle määrälle terästä:

Epätyypillisen ohjauskiskon poikkileikkaus mahdollistaa materiaalin sijoittamisen juuri sinne, missä taivutusmomentti vaikuttaa; samalla painolla se tarjoaa suuremman hitausmomentin kuin standardiprofiilit. Kun kattokuorma on rajoitus, sama logiikka pätee päinvastoin: osaa voidaan keventää ikääntyvien kattojen kuolleen kuormituksen hallitsemiseksi.

Tavalliset T-urat kiinnityspinnassa:

Ulkoprofiilista riippumatta kiinnityspinnassa on vakiona olevat T-urat. Kaupallisesti saatavilla olevia keskiliittimiä, päätypuristimia ja liukumuttereita voidaan käyttää tavalliseen tapaan, ja loput materiaalit pysyvät ennallaan. Nykyiset asennustyökalut ja puristinvarasto ovat käyttökelpoisia.

Yksivaiheinen muotoilu ja vakaa syöttö:

Poikkileikkaus muodostetaan jatkuvalla valssauksella teräsnauhasta yhdellä kertaa, mikä varmistaa tasaisen suoruuden ja toistettavuuden erissä – kymmenes säiliö vastaa hyväksyttyä näytettä.

Pinnoitevaihtoehdot käyttöiän perusteella:

Epätyypillisessä ohjauskiskossa on sekä kuumasinkitty (Z275) että sinkki-alumiini-magnesium (ZAM80–150) -vaihtoehtoja. Sinkki-alumiini-magnesium tarjoaa itseparantuvia ominaisuuksia leikatuissa reunoissa ja erinomaisen suolasuihkukestävyyden verrattuna perinteiseen galvanointiin; siksi suosittelemme sitä rannikkoalueille ja korkean kosteuden teollisuusalueille. Korroosionkestävyystakuu on 15 vuotta kuumasinkitylle ja 25 vuotta sinkki-alumiini-magnesiumille.

Tuotteen tekniset tiedot

Tuote	Viitemäärittely	Huom
Materiaali	S350GD / S450GD kylmämuovattua terästä	Erittäin luja teräsnauha, valssattu
Pinnoite	Kuumasinkitty Z275 tai Zn-Al-Mg ZAM80-150	Valittu projektikohtaisesti
Paksuus	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm tyypillisesti tasaisille osille
Leikkauksen korkeus	40/45/50/60/80 mm	Mukautetut osat suunniteltavaksi
Laipan leveys	30/35/40 mm	Yhdistetty moduulikiinnittimiin
Slot	T-paikka tai avoin korttipaikka	Tavallisille liukumuttereille
Pituus	3/4/6 m, leikattu pituuteen	Optimoitu kuljetusta ja leikkaamista varten
Yksikköpaino	Noin 1,2-3,5 kg/m	Riippuu leikkauksesta ja paksuudesta
Yhteensopivat moduulit	Yleiset c-Si-moduulit, 500–700 W	Maisema tai muotokuva
Max. tukiväli	1,0-1,5 m	Rakennelaskelman alainen; tavallisia osia alempana
MOQ	1 × 20GP-säiliö; pienemmät koetilaukset neuvoteltavissa	—
läpimenoaika	7-15 työpäivää talletuksen vastaanottamisesta	—
Kaupan ehdot	FOB / CFR / CIF	—

Asennusta ja käyttöä koskevat varotoimet

Kuormitusreitit määräytyvät projektille suunnitellun erityisen poikkileikkauksen mukaan; siksi näiden epästandardien kiskojen asennusprotokollat ​​ovat tiukemmat kuin vakiokiskojen. Edellytämme jokaisen asennusryhmän noudattavan seuraavia viittä kohtaa:

1. Älä käännä raon suuntaa asennussuuntaan nähden – väärä suunta muuttaa kantavaa poikkileikkausta ja vähentää kantavuutta.

2. Kiristä pultit tiukasti suunnitellun vääntömomentin mukaan; liiallinen vääntömomentti mukautetun osan ohutseinämäisillä alueilla voi aiheuttaa paikallista puristumista.

3. Kiskojen liittämisessä on käytettävä tälle osuudelle suunniteltuja mukautettuja liittimiä; vakiokiskoliittimet eivät ole yhteensopivia tämän geometrian kanssa.

4. Asenna eristävät tiivisteet erilaisten metallien kosketuskohtiin sähkökemiallisen korroosion estämiseksi; Varmista, että kiinnikkeet ovat yhteensopivia pinnoitteen kanssa (kuumasinkitty tai sinkki-alumiini-magnesium).

5. Älä astu ohutseinäisten osien päälle kiskojen keskivälissä; jalanliikenteestä johtuva keskittynyt kuormitus voi aiheuttaa muodonmuutoksia.

Valmistus ja laadunvalvonta

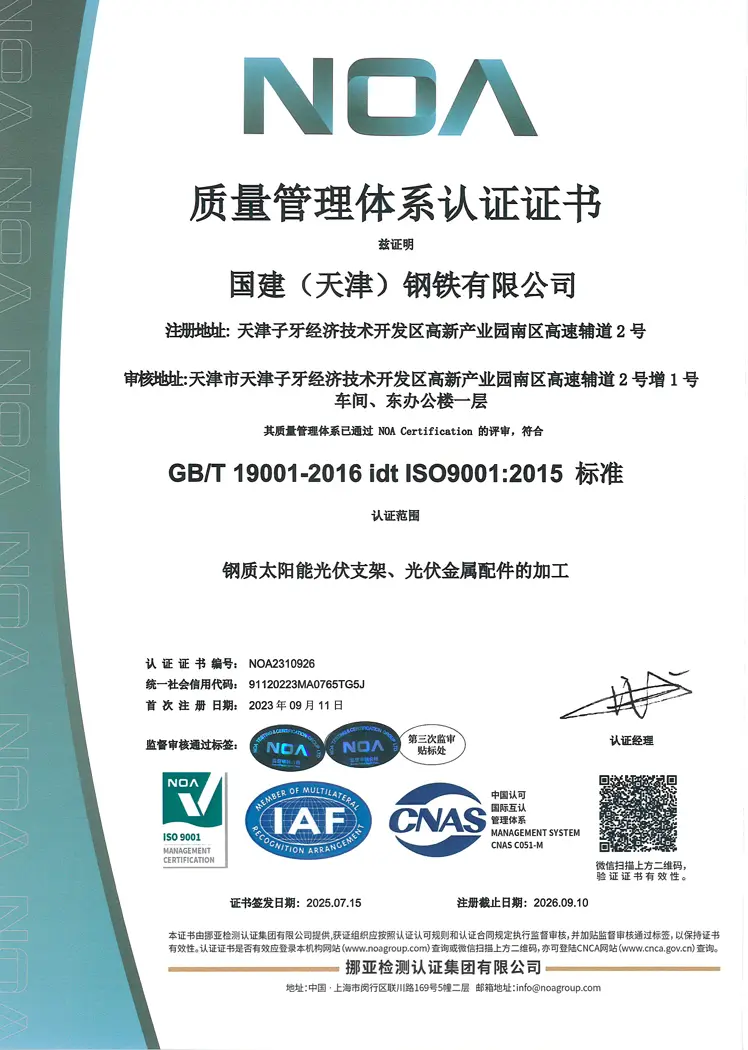

Yrityksemme toteuttaa kolmivaiheisen laadunvalvontaprosessin: saapuvan teräsnauhan ja pinnoitemateriaalin tarkastus (tarkistaa laatu, paksuus ja pinnoitteen paino); poikkileikkauksen mittojen ja suoruuden mittaus linjassa telamuodostuksen aikana; ja poikkileikkauksen tarkkuuden, suoruuden ja pinnan kunnon lopputarkastus ennen kunkin erän pakkaamista. Laatu- ja ympäristöjärjestelmämme on sertifioitu ISO 9001, ISO 14001 ja ISO 45001 mukaisesti; Sertifioinnin piiriin kuuluvat teräksiset aurinkosähköasennusrakenteet ja metalliset aurinkosähkötarvikkeet.

Usein kysytyt kysymykset (FAQ)

Q1: Mitä tietoja tarvitset meiltä tarjouksen tekemiseen mukautetun profiilin kiskoista?

V: Vaadimme kattotiili- tai orrepiirrokset (tai mitoitettu poikkileikkausluonnos), moduulien mitat ja layout sekä suunnitellun tukijänteen. Tämän perusteella vahvistamme poikkileikkauksen, pinnoitteen tekniset tiedot ja yksikköpainon ennen tarjouksen antamista. Näytteitä tai ensimmäisen tuotteen poikkileikkauksia voidaan valmistaa ennen massatuotantoa.

Q2: Oletko valmistaja vai kauppayhtiö?

V: Olemme valmistaja. Rullamuovaus, lävistys, tavaralajikäsittely ja päällystyksen hallinta suoritetaan kaikki omassa tuotantolaitoksessamme Tianjinissa, Kiinassa. Olet tervetullut tutustumaan tehdasasiakirjoihin ja sertifikaatteihin.

Q3: Kuinka minun pitäisi valita kuumasinkittyjen ja sinkki-alumiini-magnesiumpinnoitteiden välillä?

V: Useimpiin sisämaan kattosovelluksiin kuumasinkitty (Z275) riittää. Suosittelemme rannikko-, korkean kosteuden tai teollisuuden syövyttäviä ympäristöjä varten sinkki-alumiini-magnesiumia, koska se tarjoaa erinomaisen terässuojan ja suolaroiskeenkestävyyden. Takuuehdot vaihtelevat vastaavasti: 15 vuotta kuumasinkitylle ja 25 vuotta sinkki-alumiini-magnesiumille.

Kysymys 4: Vaaditaanko mukautetuille profiileille täysi konttitilaus?

V: Normaali vähimmäistilausmäärä on yksi 20 GP:n kontti. Ensimmäisiä koetilauksia tai uusien profiilien näyteeriä varten voimme hyväksyä pienempiä määriä; anna vain profiilipiirustus ja kokonaispituus, ja tarjoamme sen mukaisesti.

Kysymys 5: Onko tämä kisko yhteensopiva tavallisten puristimien ja kiinnittimien kanssa?

V: Se riippuu ei-standardin ohjauskiskon profiilitiedoista. Vakiomuokatut profiilit ovat yhteensopivia markkinoilla olevien pääpuristimien ja ruostumattomasta teräksestä valmistettujen kiinnittimien kanssa; erikoisprofiileille tarjoamme yhteensopivat puristimet ja liittimet yhteensopivuuden varmistamiseksi paikan päällä tapahtuvan asennuksen aikana.
