Kaaren muotoinen säädettävä aurinkokiinnitysteline

Tämä kaaren muotoisen säädettävän aurinkokiinnitystelineen toimittaja käyttää integroitua, saumatonta muovausprosessia, tarkkaa CNC-lävistystä ja täysin mekanisoitua valssausta. Paikan päällä tapahtuva hitsaus on eliminoitu modulaarisen pulttikokoonpanon hyväksi, mikä pitää asennuksen tasaisuuspoikkeamat 2 mm:n sisällä. Tämä estää tehokkaasti rakennusongelmia, kuten moduulien mikrohalkeamia ja rakenteellisia muodonmuutoksia, samalla lyhentää merkittävästi rakentamisaikatauluja ja alentaa kustannuksia. Perinteisiin kiinnikkeisiin verrattuna nämä korkealaatuiset kaarityyliset säädettävät PV-kiinnikkeet ovat kevyitä, erittäin korroosionkestäviä, monipuolisia, helppoja kuljettaa ja tehokkaita asentaa. Koko tuotelinja on ISO9001-sertifioitu ja käy läpi 100 % tehdastarkastuksen vakaan, valvottavan laadun varmistamiseksi.

Tärkeimmät myyntivaltit ja kilpailuedut

1. Innovatiivinen säätörakenne, jossa on hyvä kallistuvuus: Sisältää kaaren muotoisen saranoidun säätömekanismin, joka mahdollistaa jatkuvan, vapaan kallistuksen säädön välillä 5° - 60°, mukautuen joustavasti aurinkoolosuhteisiin eri leveysasteilla.

2. Merkittävät tehontuotannon lisäykset: Manuaalisesti säädettävät vakiomallit lisäävät tehoa 8–12 %; valinnaiset älykkäät seurantamallit voivat lisätä tuotantoa jopa 30 %.

3. Erittäin luja, korroosionkestävä pohjamateriaali, joka sopii ankariin ympäristöihin

Pääteräsrakenne: Käyttää korkealujuutta Q235 ja Q550 terästä;

Korroosionestopinnoite: Sinkki-alumiini-magnesiumpinnoite, jonka tiheys on 120 g/m²;

Korroosionkestävyys: läpäissyt 5 000 tunnin suolasuihkutestin;

Tuulen- ja kuormituskestävyys: Kestää Beaufort-asteikon 13 tuulia; kantavuus 200kg/m²;

Sovellettavat skenaariot: Soveltuu erilaisiin ankariin ulko-olosuhteisiin, mukaan lukien rannikkoalueet, joilla on korkea suolapitoisuus, kosteat vuoristoalueet ja vuorovesitasannot.

4. Edistyksellinen valmistus ja korkea asennustarkkuus: Hyödynnä saumatonta, integroitua CNC-lävistys- ja muovausprosessia modulaarisella, pultattavalla kokoonpanolla, mikä eliminoi paikan päällä tehtävän hitsauksen tarpeen. Asennuksen tasaisuuden poikkeamaa säädetään 2 mm:n sisällä, mikä estää tehokkaasti ongelmia, kuten mikrohalkeamat PV-moduuleissa ja rakenteellisia muodonmuutoksia.

5. Joustava hankinta, kuljetus ja räätälöinti: Kevyt kokonaisrakenne helpottaa pitkän matkan kuljetusta ja pinoamista paikan päällä. Tukee sekä standardoitua joukkohankintaa että epästandardista räätälöintiä, joka perustuu erityisiin projektivaatimuksiin.

6. Laajennettu takuu ja kestävä rakenne: Mukana 20 vuoden takuu; päärakenne tarjoaa pitkän aikavälin vakauden ja pidemmän käyttöiän.

Tuotemalli ja keskeiset tekniset parametrit

1. Pohjamateriaali ja korroosionestokäsittely: Päärunko on valmistettu erittäin lujasta Q235/Q550-rakenneteräksestä, jossa on 120 g/m² sinkki-alumiini-magnesium-korroosionestopinnoite. Se on läpäissyt 5 000 tunnin neutraalin suolasuihkutestin, mikä varmistaa ruosteen- ja ikääntymiskestävyyden pitkäaikaisessa ulkokäytössä.

2. Tarkkuusmuovausprosessi: Käyttää saumatonta, integroitua tarkkuusvalssaus- ja CNC-lävistysprosessia, mikä varmistaa tarkan mittojen asemoinnin ja vankan rakenteellisen vakauden.

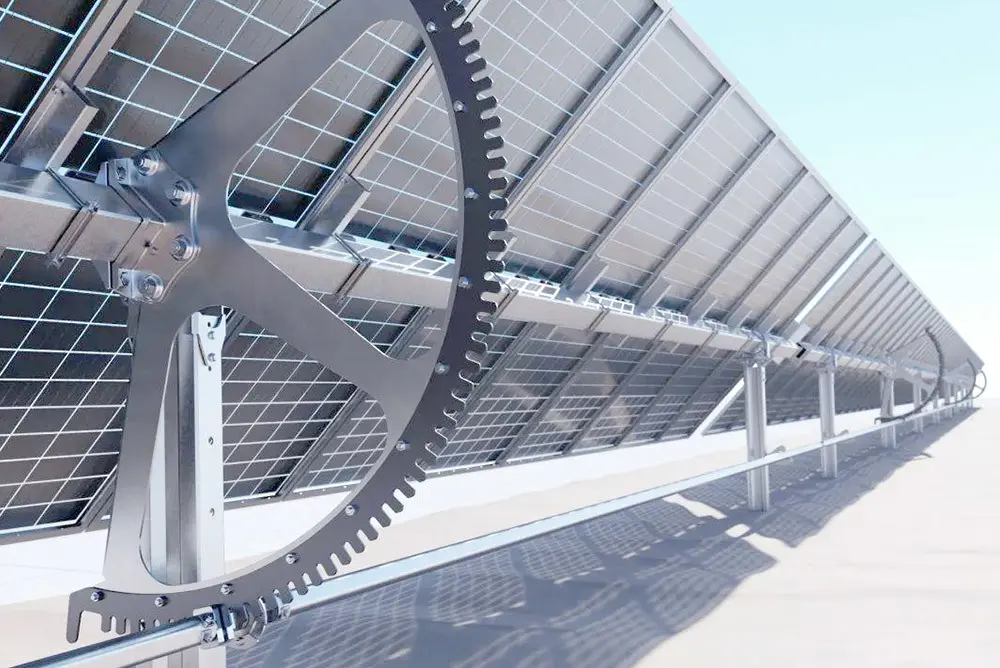

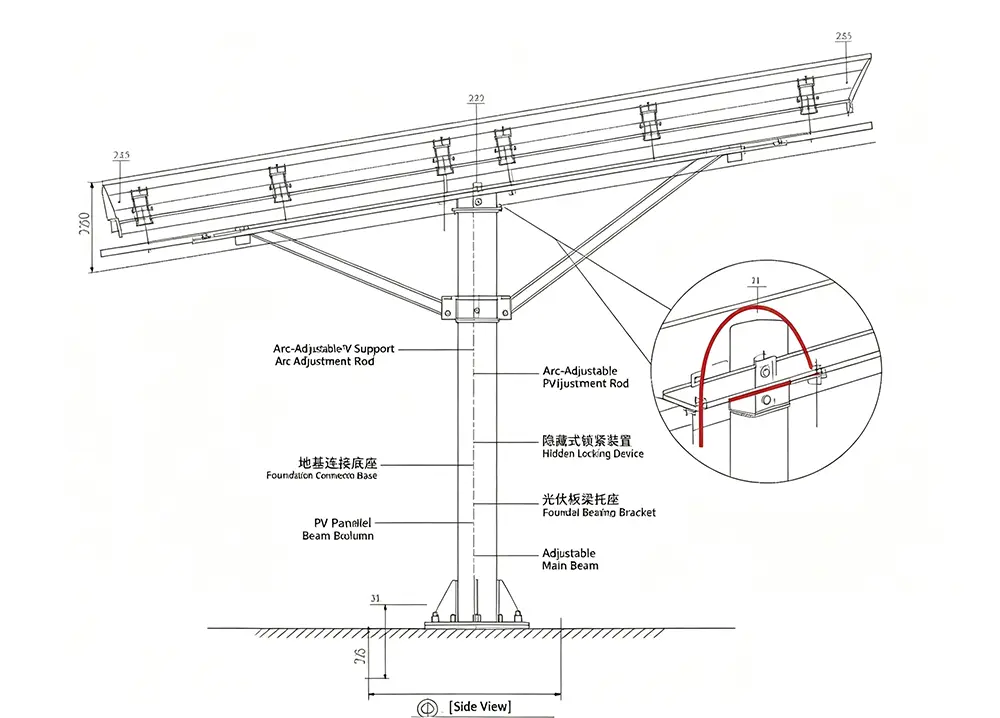

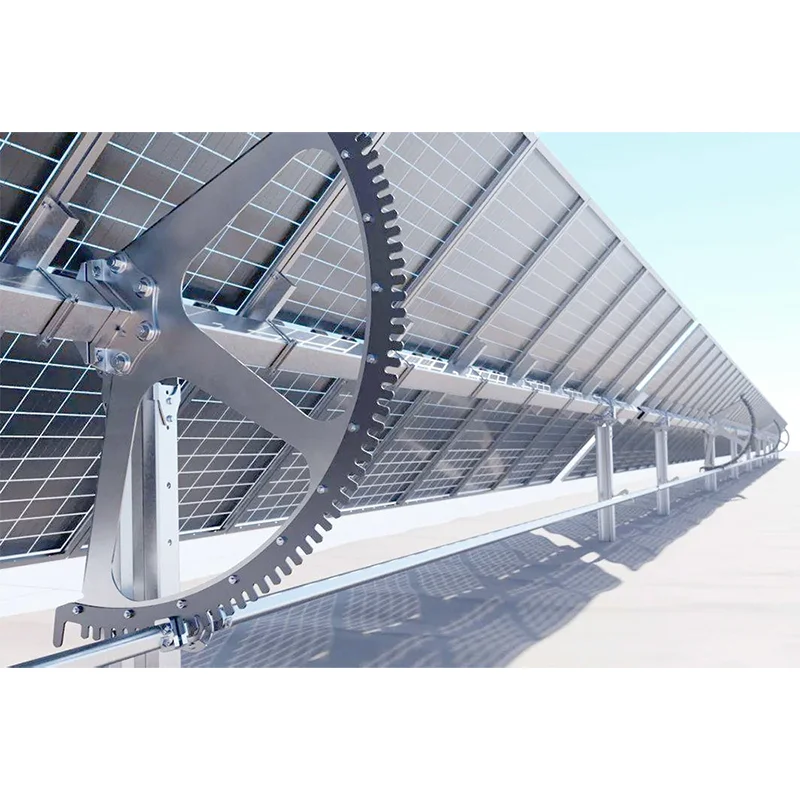

3. Kulman säätömekanismi: Varustettu kaaren muotoisella saranoidulla säätömekanismilla, joka tarjoaa 5°–60° säätöalueen; mekanismi toimii sujuvasti ja kestää jumiutumista tai muodonmuutoksia pitkäaikaisessa käytössä.

4. Kantavuus ja tuulenvastus: Tuulenkestoluokitus Beaufortin asteikolla 13 asti, maksimikantavuus 200 kg/m², mikä takaa luotettavan suorituskyvyn ankarissa ulko-olosuhteissa.

5. Asennus- ja rakentamisedut: Sisältää modulaarisen rakenteen, jossa on täysin pultattu kokoonpano – mikä eliminoi paikan päällä tehtävän hitsauksen tarpeen – ja säilyttää asennuksen tasaisuuden 2 mm:n toleranssin sisällä.

6. Moduulien yhteensopivuus: Tukee erilaisia ​​kokoonpanoja, mukaan lukien yhden moduulin ja usean rivin taulukkoasettelut; Yhteensopiva markkinoiden yleisten monokiteisten ja bifacialisten PV-moduulien kanssa.

7. Räätälöintiominaisuudet: Telineen leveys- ja jännevälit voidaan optimoida ja säätää vastaamaan erityisiä vaatimuksia erilaisten työpaikan olosuhteiden mukaan.

Laaja valikoima sovelluksia ja tosielämän projektitapauksia

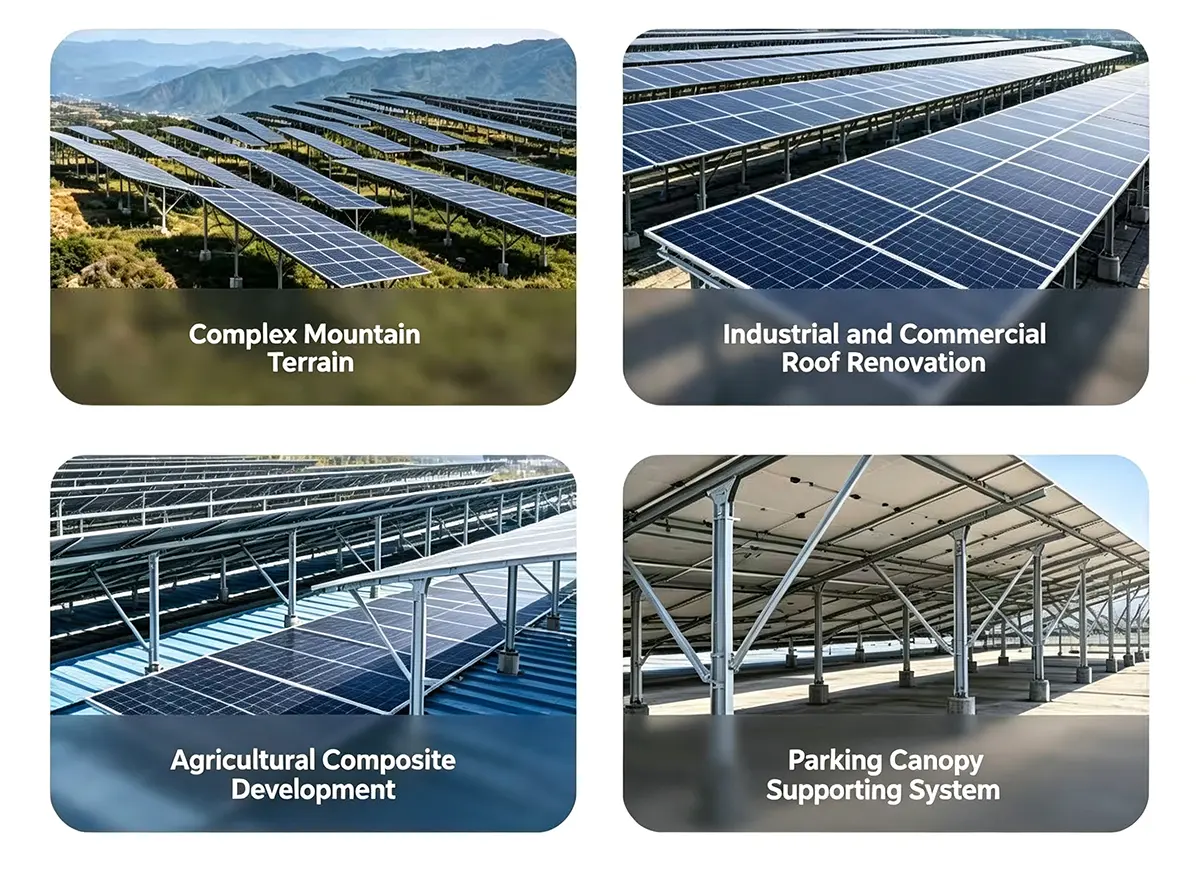

1. Kattaa erilaisia ​​aurinkosähköprojektiskenaarioita: Soveltuu monenlaisiin projekteihin, mukaan lukien C&I (kaupalliset ja teolliset) väriteräskatot, hajautetut aurinkosähköt tiilikattoille, maaperään asennetut aurinkosähkölaitokset vuoristossa, kalastuksen aurinkosähköjärjestelmät ja maatalouden sähköjärjestelmät, aurinkosähköautokatokset ja energiaa säästävät vanhojen kuntien aurinkosähköasunnukset.

2. Soveltuu monimutkaisiin ulkoympäristöihin: Soveltuu asennettavaksi erilaisiin topografioihin ja ympäristöihin, mukaan lukien avoimet tasangot, aaltoileva vuoristoinen maasto, vuorovesi ja rannikkoalueet, jotka ovat alttiita korkealle kosteudelle ja taifuunille.

3. Laaja projektikokemus (kotimainen ja kansainvälinen): Onnistuneesti toteutettu yli sata benchmark-projektia – mukaan lukien rannikon tuulenkestävät voimalaitokset, maaseudun agrovoltaic-järjestelmät, teollisuuspuistojen kattosähköjärjestelmät ja suuret aurinkosähköautokatokset – ja tuotteita viedään myös useisiin maihin Kaakkois- ja Etelä-Aasiassa.

4. Kattava reaalimaailman visuaalinen tuki: Tarjoamme kaikille yhteistyöprojekteille todellisia valokuvia ja videoita tehtaan tuotannosta, lastauksesta ja lähetyksestä sekä valmiista rakennustyömaista.

5. Yhden luukun räätälöity ratkaisupalvelu: Tarjoamme moduulien asettelusuunnitelmia, jotka perustuvat sivuston topografiaan ja valaistusolosuhteisiin, ja tarjoamme kokonaisvaltaisia ​​integroituja ratkaisuja, jotka sisältävät asennusrakenteen.

Tarkkaa käsityötä · Vankka laadunvarmistus

1. Standardoitu laadunvalvontajärjestelmä ja arvovaltaiset testaustiedot: Tuotanto noudattaa ISO9001 laadunhallintastandardeja; Meillä on kattavat kolmannen osapuolen testiraportit, jotka kattavat korroosionesto-ominaisuudet ja mekaanisen kantavuuden.

2. Päästä-päähän suljetun kierron laadunvalvonta: Olemme perustaneet täydellisen laadunvalvontaketjun, joka kattaa raaka-aineiden saannin, leimaamisen ja muovauksen, pinnoitteen tarkastuksen ja valmiiden tuotteiden näytteenoton.

3. Vaiheittaiset ja monitasoiset tarkastusstandardit

Raaka-aineiden saanti: Teräsmateriaalin spektroskooppinen analyysi;

Puolivalmiiden tuotteiden vaihe: Lävistystarkkuuden ja muovausmittojen tarkastus;

Valmistuotevaihe: Standardoidut suolasuihkusimulaatiotestit ja kantavuuspainetestit.

4. Tiukat tehtaaltapoistumistarkastusvaatimukset: Toteutamme 100 %:n tarkastuspolitiikan kaikille tuotteille ennen kuin ne lähtevät tehtaalta, mikä estää viallisten tuotteiden pääsyn markkinoille niiden lähteellä.

Automatisoitu tuotanto ja erän jäljitettävyyden hallinta: Varustettu omilla automaattisilla tuotantolinjoilla, jotka käyttävät tarkkuusmekaanista valssausta; näytteet jokaisesta erästä arkistoidaan, jotta varmistetaan erän täydellinen jäljitettävyys.

Ammattimainen riippumaton testauslaboratorio: Paikan päällä oleva riippumaton laboratorio suorittaa rutiininomaisia ​​säänkestävyys- ja ikääntymissimulaatiotestejä varmistaakseen jatkuvasti tuotteen kestävyyden ulkona.

Täydellinen ja todennettavissa oleva testausdokumentaatio: Sähköiset ja paperikopiot kaikista kelpoisuustodistuksista ja testiraporteista ovat saatavilla pyynnöstä.

Suora valmistaja, jolla on todistetut ominaisuudet – tärkeimmät kilpailuedut

Useimmat markkinoiden vakiosäädettävät kiinnityskannattimet käyttävät yksinkertaisia ​​saranarakenteita, mikä tekee niistä erittäin herkkiä jumiutumiseen, ruostumiseen ja säätörajoittimien vioittumiseen pitkäaikaisen ulkokäytön aikana. Sitä vastoin kaarimaisessa kannattimessamme on paranneltu, paksunnettu kaarimainen saranarakenne, joka varmistaa tasaisen kuorman jakautumisen ja estää muodonmuutoksia tai takertumista vuosien ulkokäyttöön. Vaikka useimmat kilpailevat tuotteet tarjoavat vain kiinteän askeleen säätöjä, tuotteemme mahdollistaa portaaton, jatkuvan säädön välillä 5° - 60°, mikä maksimoi auringolle altistumisen ja lisää sähköntuotannon tuottoa.

Yhden luukun ratkaisut ja kattava teknisen palvelun takuu

1. Yksittäinen myyntiä edeltävä tekninen tuki: Ammattimaiset myyntiä edeltävät insinöörit tarjoavat erityistä projektin seurantaa ja luovat ilmaisia ​​alustavia suunnitelmia asennusrakenteiden asetteluille ja kallistuskulman valinnalle todellisten työpaikan olosuhteiden perusteella.

2. Täydellisen teknisen dokumentaation toimitus: CAD-rakennuspiirustukset ja tekniset tiedot mekaanisten kuormituslaskelmien osalta toimitetaan tilauksen yhteydessä; Toimituksen mukana toimitetaan sekä painetut että digitaaliset asennusoppaat.

3. Monimuotoiset asennusohjeet: Verkko-asennuksen etäopastus on saatavilla toimituksen jälkeen, ja sitä tukevat kuvitetut oppaat ja standardoidut opetusvideot. suurissa tai monimutkaisissa projekteissa tekninen henkilökunta voi tarjota reaaliaikaista online-apua asennushaasteiden ratkaisemiseksi.

4. Pitkäaikainen kattava takuu: 20 vuoden takuu kattaa koko laitteen. Tarjoamme täydellisiä ratkaisuja – mukaan lukien korjaukset ja osien vaihdot – kaikkiin rakenteellisiin laatuongelmiin, jotka johtuvat muista kuin inhimillisistä syistä takuuaikana.

5. Tehokas myynnin jälkeinen vastausmekanismi: Myynnin jälkeinen tiimimme on päivystyksessä 16 tuntia päivässä, 7 päivää viikossa. Annamme rutiinikyselyistä palautetta 2 tunnin sisällä ja kattavat ratkaisut monimutkaisiin teknisiin ongelmiin 24 tunnin sisällä.

6. Elinikäinen ilmainen tekninen tuki asiakkaille: Tarjoamme kumppaneillemme jatkuvia teknisiä palveluita, mukaan lukien ilmainen konsultointi uusien projektisuunnitelmien osalta.

FAQ

Mitkä ovat tärkeimmät näkökohdat aurinkosähköasennusjärjestelmien asennuksessa, käytössä ja huollossa?

On otettava huomioon kolme keskeistä asiaa: Ensinnäkin perustusten rakentaminen – tässä on otettava huomioon maasto- ja kuormituslaskelmat; varmista vuoristoalueilla paaluperustuksen vakaus, ja rannikkoalueilla toteuta vankka aallonkestävä ankkurointi. Toiseksi kallistuskulmat ja lukitusmekanismit – säädettävät tai seurantakiinnikkeet vaativat mekaanisen lukituksen säädön jälkeen, ja säädöt ovat ehdottomasti kiellettyjä kovan tuulen (nopeus yli 20–25 m/s) tai raskaan lumen aikana. Kolmanneksi rutiinihuolto – tarkasta säännöllisesti ruosteen, ankkurin kireyden (kriittinen joustaville asennusjärjestelmille) ja moduulikiinnikkeiden varalta moduulin mikrohalkeamien tai rakenteellisen epävakauden estämiseksi.

Kuinka paljon sähköntuotanto lisääntyy säädettävillä PV-kiinnikkeillä verrattuna kiinteisiin kiinnikkeisiin, ja onko investointi kannattava?

Verrattuna kiinteisiin kiinnikkeisiin manuaalisesti tai sähköisesti säädettävät kiinnikkeet (jossa on vuodenaikojen kallistussäätö) voivat lisätä sähköntuotantoa 5–10 % keskipitkän ja korkean leveysasteen alueilla; yksiakseliset seurantakiinnikkeet voivat lisätä tehoa 15 %–20 % ja kaksiakseliset seurantakiinnikkeet 25–30 %. Investoinnin kannattavuus riippuu hankkeen laajuudesta: pienimuotoisissa asuinhankkeissa tulisi asettaa etusijalle kiinteät asennuspaikat (pienempien kustannusten vuoksi), kun taas keskisuurten ja suurten maahan asennettavien laitosten valinta riippuu paikallisesta auringonpaisteen kestosta ja sähkötariffeista – seuranta- tai säädettävät telineet tarjoavat tyypillisesti sijoitetun pääoman tuoton 3–5 vuodessa.

Miten aurinkosähköasennusmateriaalit tulisi valita ja millä tekijöillä on merkitystä eri ympäristöissä?

Päämateriaaleihin kuuluvat hiiliteräs (kuumasinkitty), alumiiniseos, ruostumaton teräs ja polymeerimateriaalit (hiilikuitu/aramidi). Hiiliteräs on paras valinta tavallisiin maahankkeisiin sen kustannustehokkuuden ja korroosionkestävyyden vuoksi. Rannikko-, suolasuihku- tai "kalastus-PV-komplementaarisissa" ympäristöissä alumiiniseos tai ruostumaton teräs ovat suositeltavia parantamaan korroosionkestävyyttä. Polymeerimateriaalit sopivat korkeisiin paikkoihin tai kevyitä rakenteita vaativiin skenaarioihin; vaikka kustannukset ovat korkeammat, ne tarjoavat merkittäviä etuja painonpudotuksessa.

Mitkä ovat aurinkosähköasennusjärjestelmien päätyypit ja mihin skenaarioihin kukin tyyppi sopii?

PV-kiinnitysjärjestelmät luokitellaan ensisijaisesti neljään tyyppiin: kiinteät kiinnikkeet, säädettävät kiinnikkeet (manuaalinen/sähkö), joustavat kiinnikkeet ja seurantatelineet (yksiakseli/kaksiakselinen). Kiinteät kiinnikkeet sopivat pienimuotoisiin maahan tai kattoon asennettaviin projekteihin, joissa on rajalliset budjetit ja tasainen maasto. Säädettävät kiinnikkeet sopivat ihanteellisesti keski- ja korkeille leveysasteille, koska niiden kallistuskulmia voidaan muuttaa kausiluonteisesti tehostamaan sähköntuotantoa. Joustavat kiinnikkeet sopivat monimutkaisiin maastoihin – kuten vuoristoalueisiin tai "kalastus-aurinkoenergian hybridiprojekteihin" - ja pitkäjänteisiin sovelluksiin. Seurantatelineet sopivat parhaiten suurille maahan asennetuille kasveille aavikoilla tai tasangoilla, joissa on runsaasti auringonvaloa; Vaikka ne tarjoavat korkeimman sähköntuotannon hyötysuhteen, ne aiheuttavat myös korkeampia kustannuksia ja huoltovaatimuksia.

Standardoitu pakkaus ja tehokas logistiikkatoimitus

1. Standardoitu modulaarinen pakkausrakenne: Kaaren muotoiset säädettävät aurinkopaneelikiinnikkeet puretaan moduuleiksi ja pakataan standardien mukaisesti. Pitkät profiilit on kiinnitetty paksunnetuilla pussilla ja vahvistettu teräsvanteilla; pienet lisävarusteet, kuten pultit, liittimet ja saranat, lajitellaan ja pakataan erillisiin vedenpitäviin kudottuihin pusseihin, joissa on selkeät merkinnät häviämisen tai sekoittumisen estämiseksi.

2. Kaksikerroksinen sadesuoja, joka soveltuu pitkän matkan kuljetuksiin: Koko lähetyksessä on sateenkestävä suoja, joka kestää pitkän matkan meri- tai maakuljetuksen ja kestää hankausta lastauksen/purkauksen aikana sekä sateen ja kosteuden aiheuttamia vaurioita.

3. Yhteensopiva useiden kuljetusmuotojen kanssa: Tavarat voidaan lähettää suoraan projektialueelle kuorma-autolla tai pakata kontteihin ulkomaisten vientivaatimusten täyttämiseksi.

4. Suora lähetys omalta tehtaaltamme joustavalla, säädettävällä toimitusajalla: Lähetykset tulevat suoraan tuotantolaitokseltamme Tianjinissa; vakiovarusteiset tuotteet ovat saatavilla varastosta...

5. Täysin näkyvä lähetysprosessi helpottaa varmennusta: Toimitamme jokaiselle lähetykselle reaaliaikaisia ​​kuvia lastausprosessista ja yksityiskohtaisen rahtiluettelon. Tuotteet lasketaan ja tarkistetaan kappaleittain ennen lastausta, ja dokumentaatio/kuvat jaetaan asiakkaalle, jotta ne on helppo tarkistaa vastaanotettaessa.
