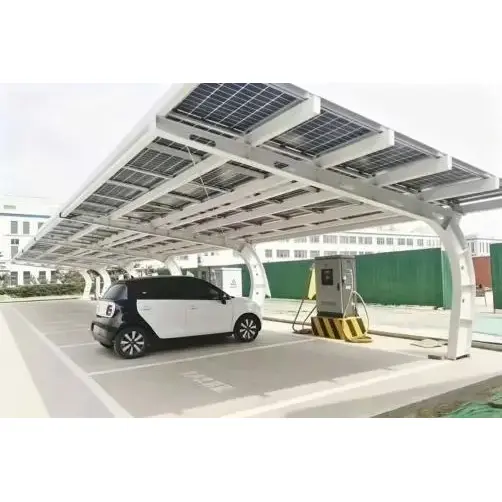

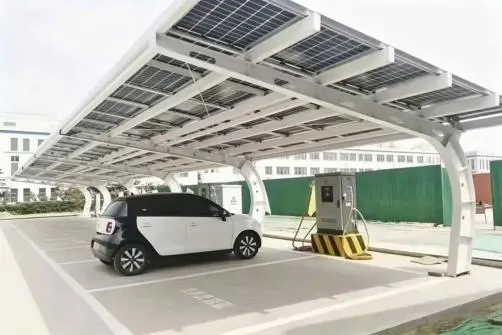

Cantilever Solar Carport

Tehtaamme on erikoistunut Cantilever Solar Carportin räätälöityyn valmistukseen. Itse kehittämämme "7-muotoinen" yksipuolinen uloke aurinkosähköautokatos toimii valtavirran aurinkosähköintegraatioratkaisuna pienille ja keskisuurille teollisuuspuistoille, yritysten takapihoille ja yksipuolisille ajoneuvojen pysäköintialueille. Toisin kuin kaksipuoliset "T-muotoiset" ajoneuvokatokset, "7-muotoisessa" aurinkosähköautokatossa on kantavat pylväät vain pysäköintipaikan takaosassa, kun taas kaukopalkki on ulokkeellinen eteenpäin peittämään koko pysäköintipaikkarivin; kaikki komponentit esivalmistetaan tehtaalla ja kootaan paikan päällä erittäin lujilla pulteilla, mikä eliminoi laajan hitsauksen tarpeen ja lyhentää merkittävästi rakentamisen kokonaisaikataulua. Integroitu yksipuolinen vedenpoistorakenne ohjaa sadeveden tasaisesti ulommalle ulokkeelle, estäen veden tippumisen ajoneuvojen rungoille tai aiheuttamasta mutaista, vesistä maata. "7-muotoinen" aurinkosähköautokatos on vapaasti koottavissa ja laajennettavissa pysäköintipaikkojen lukumäärän mukaan ennalta määrätyillä paikoilla, jotka on varattu latauspaalujen asennukseen, mikä mahdollistaa integroidun pysäköinti- ja sähköntuotantoa tukevan aurinkosähkölatausaseman luomisen.

Tuotteen tärkeimmät erotuspisteet

1. Yksipylväinen takapysäköinti – optimoi täysin pysäköintitilan käytön

Kaikki pilarit on asennettu pysäköintipaikan takaosaan; Ajoneuvon sisään-/ulostulo- tai ovien avautumisalueilla ei ole teräsrunkoesteitä, eikä kuljettajia häiritä pysäköidessään tai poistuessaan ajoneuvosta; siksi olemassa olevat pysäköintipaikkamerkinnät eivät vaadi lisäsuunnittelua tai muutostöitä.

2. Pienemmät maa- ja vesirakennuskustannukset; ihanteellinen olemassa olevien kohteiden kunnostamiseen.

Perinteisiin monipilarisiin autokatosperustuksiin verrattuna tämä menetelmä vaatii vähemmän perustuskohtia, johtaa pienempään vaurioon olemassa olevaan betoni- tai asfalttikovettuneeseen päällysteeseen ja vähentää ikääntyvien pysäköintitilojen peruskorjauskustannuksia.

3. Kattava kuumasinkitysprosessi – takaa kestävyyden ulkona yli 25 vuodeksi

Kaikille teräsprofiileille suoritetaan täydellinen kuumasinkitysprosessi, mikä varmistaa, että sinkkipinnoitteen paksuus täyttää vaaditut standardit ja suojaa sadevedeltä ja kosteuden aiheuttamalta korroosiolta; Näitä komponentteja voidaan käyttää luotettavasti pitkällä aikavälillä rannikkoalueilla, joilla on korkea kosteus tai alueilla, joilla on kovaa kylmää ja lumisadetta.

4. Integroitu tyhjennysjärjestelmä estää vesivuodon ja liukumisen.

Tukirungossa on vakiona oleva tyhjennyskaltevuus, joka ohjaa sadeveden keskitetysti ulokepinnalle, estää jatkuvan tippumisen katolle ja vähentää veden kertymisen riskiä pysäköintipaikoille tai vaarallisille märille pinnoille.

5. Mukautettavat mitat kaikille eritelmille – yhteensopiva kaikentyyppisten aurinkosähköpaneelien kanssa.

Ulokepituus, pilarin korkeus ja katoksen kaltevuuskulma voidaan säätää paikallisten tuuli- ja lumikuormien sekä aurinkopaneelien mittojen mukaan; järjestelmä tukee sekä yksivälisiä että monivälisiä joustavia kokoonpanoja esiasennettujen liitäntöjen kanssa DC-latausaseman asennusta varten.

6. Täydelliset hankkeen hyväksymisasiakirjat

Ammattimaiset rakennekuormituslaskentaraportit tuuli- ja lumikuormille, tehtaan laatutarkastustodistukset ja ISO/CE-sertifiointiasiakirjat voidaan toimittaa, jotka täyttävät sekä kotimaiset verkkoliitännät arkistointivaatimukset että kansainväliset projektiarkistointistandardit.

Tuotteen teknisten tietojen taulukko

Sovellusskenaariot ja todelliset toteutustapaukset

Tehtaamme Cantilever Solar Carport myydään kotimaassa kaikkialla Kiinassa ja viedään eri maihin Kaakkois-Aasiassa, Lähi-idässä ja Euroopassa. Sopivat sovellukset:

1. Yksiriviset pysäköintipaikat tehtaan työntekijöille pienissä ja keskisuurissa tuotantolaitoksissa;

2. Yksipuoliset pitkänomaiset pysäköintialueet valtion virastoille, sairaaloille ja kouluille;

3. Liikepuistojen pienimuotoisten uusien energianlatausasemien pysäköintikatosten tukeminen;

4. Yksipuolinen riippumaton pysäköintitilan aurinkosähkömuunnosprojekti huvila-alueelle;

5. Väliaikainen pysäköinti- ja sähköntuotantoprojekti kapeaan yksiriviseen logistiikkapuistoon.

Kattava tuotantoprosessi ja päästä päähän -laaduntarkastus ja -valvonta

1. Raaka-aineen saapumisen tarkastus: Tarkista galvanointiraaka-aineiden teräksen paksuus, materiaalikoostumus ja laatu; vaatimustenvastainen teräs on hylättävä ilman jatkokäsittelyä;

2. CNC-leikkaus ja lävistys: Täysautomaattiset CNC-laitteet profiilien leikkaamiseen ja pulttien kiinnitysreikien tarkkaan lävistykseen;

3. Vahvista kaukopalkin kantavat osat täydellä hitsauksella; hio hitsit tasaiseksi ja poista kaikki purseet;

4. Kattava korkean lämpötilan kuumasinkitys korroosiosuojaukseen: Kaikki komponentit upotetaan korkean lämpötilan sinkkikylpyyn yhtenäisen ruosteenestokerroksen muodostamiseksi;

5. Kattava lopputuotteen mittatarkastus: Suorita ulokkeen pituuden, pilarin pystysuunnan ja liitosraon toleranssin yksilöllinen kalibrointi;

6. Kuormitussimulaationäytteenottotesti: Valitse satunnaisesti valmiit tukirakenteet tuuli- ja lumikuorman kantavuuden simulaatiotestausta varten;

7. Toimituspakkauksen tarkastus: Luokittele, pakkaa ja merkitse tarvikkeet; varmista ennen pakkaamista ja toimitusta, että kaikki tarvikesarja on mukana.

Jokaiseen laaduntarkastusmenettelyyn on liitettävä paperilla oleva tarkastuspöytäkirja, joka voidaan toimittaa ostajalle osana hankkeen auditointiasiakirjoja.

Ydin etu

1. Omat tuotantolaitokset, jotka eliminoivat välilliset lisähinnat: Käytämme omia teräksenjalostuspajojamme ja itsenäisiä galvanoinnin tuotantolinjojamme, mikä mahdollistaa koko prosessin itsehallinnan – tarjoten kilpailukykyisempiä tukkuhintoja suurille ostoille;

2. Kattavat sertifioinnit: ISO 9001 -laatujärjestelmän sertifikaatti, CE-rakenneturvallisuussertifikaatti ja kolmannen osapuolen SGS-sinkityskerroksen tarkastusraportti;

3. Yhden luukun kattava palvelu: Ilmaiset rakenteelliset rappaukset ja yksityiskohtaiset rakennuspiirustukset toimitetaan; kokopäiväinen online-video tekninen opastus rakennusvaiheen aikana;

4. Vakaat ja ennustettavat toimitusajat: Omissa tuotantolaitoksissamme on runsaasti raaka-ainevarastoa, joten standarditilausten tuotantosykli on 10–18 työpäivää;

5. Parannettu myynnin jälkeinen takuu: 15 vuoden takuu pääteräsrungolle; elinikäiset rakenteiden kunnossapito- ja korjausrakentamisen tekniset konsultointipalvelut.

Pakkaus, toimitus ja hankintaprosessi

1. Pakkausmenetelmä: Pääpalkit ja pilarit on suojattava muovikalvokääreellä; pienet liittimet on pakattava erikseen luokiteltuihin kudottuihin pusseihin, joihin on merkitty selkeästi niiden tekniset tiedot ja osanumerot.

2. Toimitus ja logistiikka: Kotimaan ajoneuvorahtipalvelu toimitetaan suoraan rakennustyömaalle; Ulkomaankauppa käyttää vakiokonttikuljetusta ja tukee FOB- ja CIF-kauppaehtoja.

3. Vakiohankintaprosessi: Asiakas toimittaa työpaikan mitat/piirustukset → Insinööri tekee ehdotuksen ja tarjouksen → Osto- ja myyntisopimus allekirjoitettu → Ennakkomaksu suoritettu ja tuotannon ajoitus aloitettu → Kattava laaduntarkastus koko prosessin ajan → Loppumaksu suoritettu ja tavarat lähetetty → Pätevyysdokumenttien ja -piirustusten samanaikainen toimitus → Asennus paikan päällä.

Asiakkaiden usein kysytyt kysymykset

Q1: Miten sinun pitäisi valita 7-muotoisen aurinkosähköautokatoksen ja T-muotoisen autokatoksen välillä?

V: Kohteille, joissa on yksi pysäköintipaikka tai kapeita, pitkänomaisia ​​pohjaratkaisuja, suositellaan U-muotoista yksipuolista ulokkeella varustettua aurinkosähköautokattoa, koska siitä aiheutuu pienemmät rakennuskustannukset. kohteissa, joissa on kaksi symmetrisiä pysäköintipaikkoja tai suuria, vierekkäisiä pysäköintialueita, suositellaan T-muotoista ajoneuvokattoa, jossa on yksi pilari, joka tukee kahta pysäköintipaikkaa.

Q2: Maa on jo kovetettu betonilla; voiko lisäasennuksia vielä tehdä?

V: Kyllä. 7-muotoinen pilariperustus vaatii vain muutaman asennuspisteen ja sisältää paikallisen porauksen itsenäisen perustuksen muodostamiseksi, mikä johtaa minimaaliseen häiriöön olemassa olevaan tienpintaan, joten se sopii erinomaisesti ikääntyvien pysäköintitilojen kunnostukseen.

Q3: Voidaanko tämä yhdistää integroidun latausaseman kanssa?

V: Tuki. Suunnitteluvaiheessa voidaan varata kiinteitä latauspaalujen asennuskiinnikkeitä ja kaapelin reitityspaikkoja; tehtaalla toimitetut integroidut asettelupiirustukset ovat saatavilla integroitujen aurinkosähkö-, energian varastointi- ja latausasemien rakentamisen helpottamiseksi.

Q4: Onko asennus erityisen vaikeaa? Voiko tavallinen rakennustiimi asentaa sen itse?

V: Koko rakenne on koottu pulteilla, mikä eliminoi monimutkaisten hitsaustoimenpiteiden tarpeen; sen voivat asentaa joko tavalliset teräsrakenteiden rakennusryhmät tai aurinkosähköasennusryhmät.

K5: Jos galvanoidussa pinnoitteessa on myöhemmin pieniä naarmuja, ruostuuko se nopeasti?

V: Pienet iskut eivät aiheuta nopeaa korroosiota; sinkkipinnoitteella on uhrautuvat korroosiosuojaominaisuudet. Tapauksissa, joissa suuria sinkkipinnoitealueita on irronnut, tarjoamme sinkkipinnoitteen levitysratkaisun; pienet naarmut eivät vaadi lisäkäsittelyä ja pintaa voidaan käyttää ulkona pitkäkestoisesti.

Q6: Mitkä ovat perustusten rakentamisen pakolliset vaatimukset? Voidaanko pohjatyöt tehdä pehmeällä maaperällä?

V: Perinteisille karkaistuille maapinnoille erillinen betoniperustus riittää; Kohteisiin, joissa on lietettä tai pehmeää maaperää, voidaan lisätä upotettuja ankkurilevyjä tai syventää peruspilareita. Insinööri laatii geologisiin olosuhteisiin perustuvan räätälöidyn perustusten rakentamissuunnitelman asutusriskien vähentämiseksi.

Myynnin jälkeinen tuki ja osoitus asiakkaiden luottamuksesta

1. Takuuhuolto: Jos rakenteellinen muodonmuutos ei johdu ihmisen toiminnasta tai galvanoidun pinnoitteen laajamittaisesta irtoamisesta, vastaavat komponentit voidaan vaihtaa ilmaiseksi;

2. Tekninen tuki: Elinikäinen maksuton suunnittelu- ja kaaviopiirrokset tukituen vahvistamiseen ja kapasiteetin laajentamiseen;

3. Projektitapaustutkimukset: Meillä on laaja kokemus palvelemalla tuotantolaitoksia, teollisuuspuistojen hallinnointia koskevia asiakkaita ja aurinkosähköprojektien pääurakoitsijoita eri alueilla, joten voimme tarjota kenttäkäyntejä lähistöllä sijaitseviin vastaaviin projekteihin;

4. Sertifikaatin toimitus: Toimituksen yhteydessä paperipohjainen laaduntarkastusraportti ja kopiot sertifiointitodistuksista lähetetään samanaikaisesti; näiden asiakirjojen sähköiset versiot ovat saatavilla milloin tahansa.
