Kolmiokiinnikkeen liitin

Mikä on kolmioliitin PV-asennusjärjestelmille?

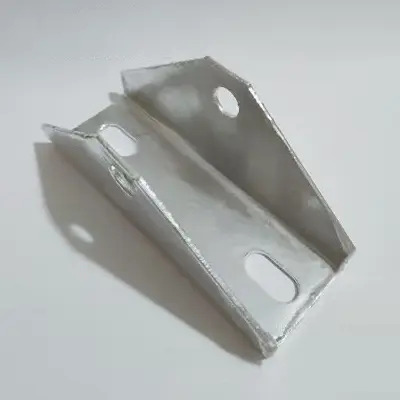

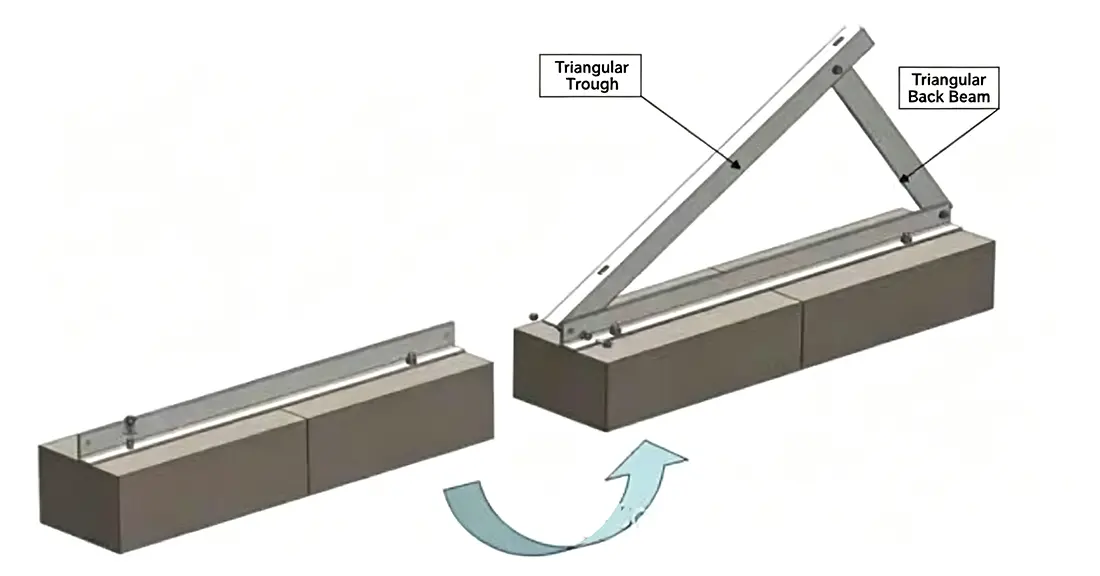

Guojianin tehtaan China Triangle Bracket Connector, joka tunnetaan myös kolmiomaisina tukina tai kolmiovahvikkeina, on olennaisia ​​rakenteellisia laitteistokomponentteja aurinkosähköasennuksessa (PV). Hyödyntämällä kolmion mekaanista vakautta, ne yhdistävät pystysuorat pääpylväät, vinot ja vaakasuoret muodostaen kolmionmuotoisen tukikehyksen, joka jakaa tehokkaasti tuulikuormien, lumikuormien ja PV-moduulien painon aiheuttamat rasitukset. Vakiokiinnitysjärjestelmät, jotka perustuvat yksipisteliitäntöihin, ovat alttiita yleiselle heilahtelulle, hitsaushalkeilulle ja orren painumiselle, kun ne altistuvat kovalle tuulelle ulkona ajan mittaan; Kolmiomaisten liittimien asentaminen parantaa merkittävästi koko kiinnitysrakenteen jäykkyyttä, mikä tekee niistä välttämättömiä komponentteja suurissa maahan asennettavissa aurinkosähkölaitoksissa, asennuksissa monimutkaisille vuoristoisille maastoille ja suurille tuulikuormituksille alttiiden rannikkoalueiden projekteihin.

Tuotteen tärkeimmät edut

✅ Yhden luukun tarjonta tehtaalta: Kolmiomaiset liittimet, C/Z/U-muotoiset teräsprofiilit, PV-puristimet ja orret-liittimet valmistetaan talon sisällä yhtenäisellä korroosionestokäsittelyllä. Koko asennusjärjestelmällä on yhtenäinen 25 vuoden takuu, mikä eliminoi usean valmistajan hankinnan ja välttää ongelmia, kuten yhteensopimattomia teknisiä tietoja tai epäjohdonmukaisia ​​korroosionesto-iän kestoja.

✅ Kaksoiskorroosionestotekniikka kaikkiin ympäristöihin: Kuumasinkityn pinnoitteen paksuus ≥65 μm; Sinkki-alumiini-magnesiumpinnoitteella on itsekorjautuvat ominaisuudet leikatuissa reunoissa ja se läpäisee 1 000 tunnin neutraali suolasuihkutestit, mikä varmistaa pitkän aikavälin kestävyyden rannikon suola-alkalialueilla, kalastus-aurinkoenergian hybridiprojekteissa ja korkean kosteuden vuoristoalueilla.

✅ Paksutettu, luja kolmiorakenne: Pääkomponentit on meistetty yhdestä 2,0–3,0 mm Q355B-teräskappaleesta. Vakaa kolmion muotoinen mekaaninen rakenne kestää 60 m/s tuulia ja 1000 N/m² lumikuormia, mikä tarjoaa suuren kantokyvyn ilman taipumista tai muodonmuutoksia ajan myötä.

✅ Luotettava suuren mittakaavan tuotantokapasiteetti: 6 600 m²:n standardoitu työpaja, joka on varustettu 20 täysin automatisoidulla CNC-lävistyskoneella; vuosituotanto 42 000 tonnia aurinkosähköprofiileja. Vakiotiedot ovat varastossa; Yli 10 000 yksikön joukkotilaukset toimitetaan 10–15 päivässä, ja kiireellisille tilauksille on saatavilla prioriteettiaikataulu.

✅ Sertifioitu laatu ja vaatimustenmukaisuus: omistaa ISO9001 (laatu), ISO14001 (ympäristö) ja ISO45001 (työterveys) sertifikaatit. Jokainen erä sisältää alkuperäisen tehtaan laaduntarkastusraportin, joka täyttää suuren mittakaavan aurinkovoimalaitostarjousten pätevyysvaatimukset.

Tekniset tiedot

Hankintoja koskevat usein kysytyt kysymykset

K: Voiko kolmiokiinnikeliittimen räätälöidä sopimaan erityisiin asennusrakenteen mittoihin?

V: Tuemme täyttä räätälöintiä. Voimme säätää levyn paksuutta, reikien etäisyyttä ja aukkokulmia olemassa olevien C/Z-profiilisi teräskiinnikkeiden perusteella; anna vain asennuspiirustukset, ja voimme jatkaa muotin luomista ja tuotantoa.

K: Kuinka voin pyytää näytteitä, ja voidaanko näytekustannukset vähentää joukkotilauksen maksusta?

V: Pieniä määriä standardinmukaisia ​​näytteitä toimitetaan ilmaiseksi; sovelletaan vain toimituskuluja. Jos joukkoprojektitilaus tehdään myöhemmin, näytteen toimituskulut voidaan vähentää kokonaan tilauksen kokonaissummasta.

K: Voidaanko tätä liitintä käyttää rannikkoalueiden "kala-aurinkoenergia" (vesiviljely-PV) tai suola-alkalimaahankkeisiin? Mikä on takuuaika?

V: Suosittelemme sinkki-alumiini-magnesium-pintakäsittelyä; Leikkausreunoilla on itsekorjautuvia korroosionesto-ominaisuuksia, joten ne sopivat erittäin syövyttäviä rannikkoalueita, kalalammikoita ja suola-alkalimaaympäristöjä varten. Lisävarusteilla on 10 vuoden takuu, ja koko aurinkosähköjärjestelmällä on 25 vuoden käyttöikätakuu.

Hankintojen tukipalvelut

1. Ilmainen tekninen piirustustuki: Piirustusten tarjoaminen yleisestä aurinkosähköasennusasettelusta ja rakenteellisista kuormituslaskelmista kolmiomaisille tuille.

2. Kolmannen osapuolen testauspalvelut: Näytteet voidaan lähettää laboratorioosi mekaanista ja korroosionestosuolasuihketestausta varten.

3. Täydelliset tarjouksen kelpuutusasiakirjat: "Three-System" -todistukset, AAA-luokitellun luottoyrityksen sertifikaatti ja tehtaan laaduntarkastusraportit toimituksen mukana.

4. Elinikäinen myynnin jälkeinen tuki: Säännöllinen seuranta projektin käyttöönoton jälkeen; lisävarusteiden ilmainen vaihto tai palautus, jos laatuongelmia ei ole aiheutunut ihmisestä.
