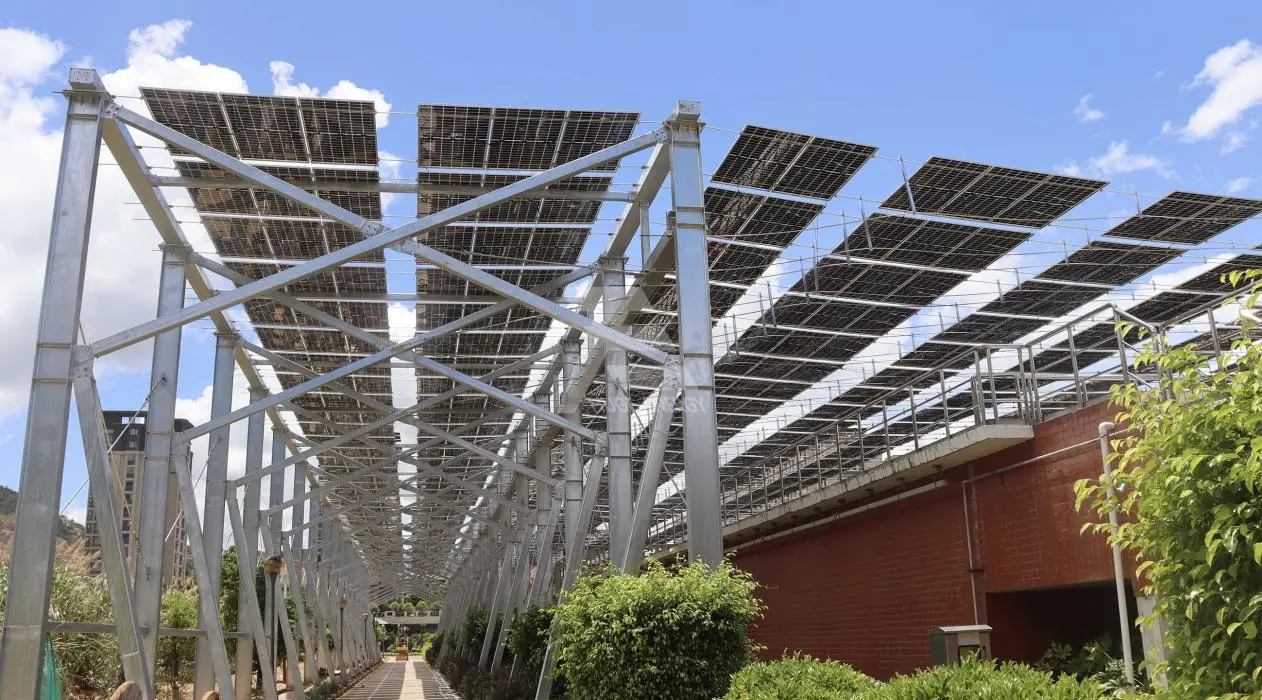

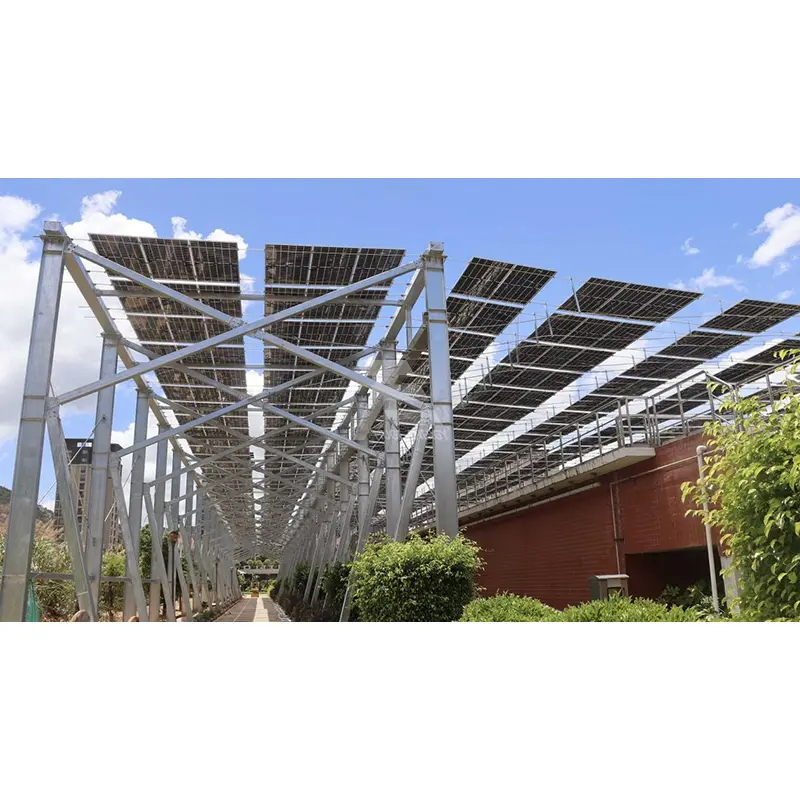

Maadoitettu kaksipylvään aurinkokiinnitysjärjestelmä

Guojian tarjoaa sinulle Ground Dual-Post aurinkokiinnitysjärjestelmän, joka toimitetaan suuria määriä suoraan tehtaalta. Sen mukana tulee vientilaatuiset pakkaukset, täydellinen tekninen dokumentaatio ja sertifiointimateriaalit, jotka tarjoavat taloudellisen ja tehokkaan kiinteän kallistuksen asennusratkaisun sekä kotimaisiin että kansainvälisiin aurinkosähköprojekteihin.

Tärkeimmät tekniset tiedot

1. Päämateriaali: Q235B/Q355 korkealujuus hiiliteräs; Pintakäsittelyvaihtoehtoja ovat kuumasinkitys tai sinkki-alumiini-magnesium-seospinnoitus korroosionkestävyyttä varten.

2. Korroosionkestävyysstandardit: Kuumasinkityn pinnoitteen paksuus ≥65 μm; Sinkki-alumiini-magnesiumpinnoitteella on itsekorjautuvia korroosionesto-ominaisuuksia, jotka sopivat korkean kosteuden ja rannikkoalueiden suolasuihkutusympäristöihin.

3. Yhteensopivat moduulit: Yhteensopiva yleisten 182/210-sarjan PV-moduulien kanssa; tukee sekä vaaka- että pystyasetelmia.

4. Asennus kallistuskulma: Muokattavissa välillä 5° - 60°; optimaalinen kulma, joka määräytyy paikallisen leveysasteen ja ennakoidun sähköntuotannon perusteella.

5. Kuorman suunnittelustandardit: Normaali tuulenpaine 0,3–0,75 kN/m²; lumikuorma jopa 1,8 kN/m²; erikoistuneita vahvistusratkaisuja kovan tuulen ja lumisateen alueille.

6. Maavara: Muokattavissa 0,6 metristä 2,8 metriin paneelien alla tapahtuvien kulku- ja mekaanisten toimintojen mahdollistamiseksi.

7. Perustustyypit: Kierrepaalut, itsenäiset betonialustat tai paikalleen valetut paalut; sopii erilaisiin maaperäolosuhteisiin, mukaan lukien hiekkamaa, savi ja kivi.

8. Kiinnikkeet: Kuumasinkityt lujat pultit, joissa on vakiona irtoamista estävät aluslevyt; suunniteltu pysymään turvallisena pitkäaikaisen ulkokäytön aikana.

9. Suunniteltu käyttöikä: 25 vuotta, mikä vastaa PV-moduulien elinkaarta.

Tuotesovellukset

✅ Laajamittainen keskitetty verkkopariteetti maahan asennettavat aurinkosähkövoimalat

✅ Kylätasolla hajautettuja PV- ja maaseudun elvyttämishankkeita

✅ PV-tukikohdat Gobin aavikoilla, joutomailla tai loivasti kumpuilevilla kukkuloilla

✅ Agri-PV (agrivoltaic) -projektit (maatalouskoneiden paneelien alla tilaa)

✅ Laajamittainen ulkomaiset maahan asennetut aurinkosähkötilat ja EPC-projektit

✅ Tasainen maasto, jossa vakaat maaperä- ja vesiolosuhteet sopivat paaluperustuksen rakentamiseen

Asennusohjeet

1. Tee ennen rakentamista kohteen geologinen tutkimus ja valitse perustustyyppi geologisen selvityksen perusteella; rakentamisen jatkaminen ilman mittausta on ehdottomasti kielletty. 2. Varmista, että kaikki pystytuet pysyvät pystysuorassa ja että ryhmän akselit ovat kohdakkain; asennuksen kallistuskulman on noudatettava tiukasti suunnittelupiirustuksia – kulman muuttaminen paikan päällä on kielletty.

3. Käytä kokoamiseen vain alkuperäisen valmistajan vakiokomponentteja; Pääprofiilien luvaton hitsaus, leikkaaminen, poraus tai taivutus paikan päällä – mikä voisi vaarantaa korroosionestopinnoitteen tai rakenteellisen eheyden – on ehdottomasti kielletty.

4. Kun asennusjärjestelmän asennus on valmis, muodosta yhtenäinen maadoitusliitäntä varmistaaksesi, että aurinkosähkövoimaloiden ukkossuojausstandardeja noudatetaan.

Asennuksen jälkeiset O&M-ohjeet

1. Suorita kattavat tarkastukset vuosittain tulvakausien, voimakkaiden lumisateiden tai taifuunien jälkeen keskittyen pulttien kireyteen, pystysuoraan painumiseen ja korroosionestopinnoitteiden vaurioitumiseen.

2. Korjaa viipymättä paikalliset pinnoitteen vauriot käyttämällä erityisiä korroosionestomateriaaleja ruosteen leviämisen estämiseksi.

3. Älä ripusta laitteita tai pinoa raskaita esineitä asennuspalkkien tai pystytukien päälle; kuormat eivät saa ylittää alkuperäisiä suunnittelutietoja.

4. Kun vaihdat vaurioituneita osia, käytä vain alkuperäisen valmistajan komponentteja, joilla on samat tekniset tiedot; ei-standardien profiilien käyttö on kielletty.

Räätälöidyt integroidut ratkaisut

1. Alustavat tekniset palvelut

Saatuaan sivuston topografiset kartat ja meteorologiset tiedot ammattitaitoiset rakennesuunnittelijat suorittavat mallinnuksen ja todentamisen, luovat layout- ja kallistuskulman optimointisuunnitelmia ja tarjoavat kustannustehokkuusvertailuja.

2. Räätälöity rakennesuunnittelu

Säädä pystykorkeutta, jänneväliä ja perustustyyppiä tuuli- ja lumikuormien, geologisten olosuhteiden ja maankäytön suunnittelun perusteella.

3. Tuotanto ja toimitus

Oma valmistus ja modulaarinen esivalmistus; tuotanto ja toimitus aikataulutettu erissä kysynnän mukaan; standardisoitu konttipakkaus, joka soveltuu valtamerivientiin minimoimaan kuljetusvauriot.

4. Projektin toimitustuki

Toimita Ground Dual-Post Solar Mounting System -järjestelmän vaatimustenmukaisuustodistukset, materiaaliraportit, piirustukset ja kuormituslaskentaraportit lähetyksen mukana; järjestää teknistä henkilökuntaa vastaamaan paikan päällä oleviin asennuskysymyksiin. Viralliset pätevyydet ja sertifikaatit

✅ ISO 9001 -laatujärjestelmän sertifiointi; standardoitu ohjaus koko tuotantoprosessissa ja täydellinen jäljitettävyys

✅ Kolmannen osapuolen CMA:n mekaanisen suorituskyvyn testiraportit

✅ CNAS-akkreditoidut laboratorioraportit materiaaliominaisuuksista ja korroosion/säänkestävyydestä

✅ Kyky toimittaa EU-standardien mukaista EN 1090 teknistä dokumentaatiota eurooppalaisille projekteille

✅ Kattavat materiaalispesifikaatiot ja suolasumukorroosiotestiraportit, jotka täyttävät Kaakkois-Aasian, Lähi-idän ja Latinalaisen Amerikan ulkomaisten projektien auditointivaatimukset
