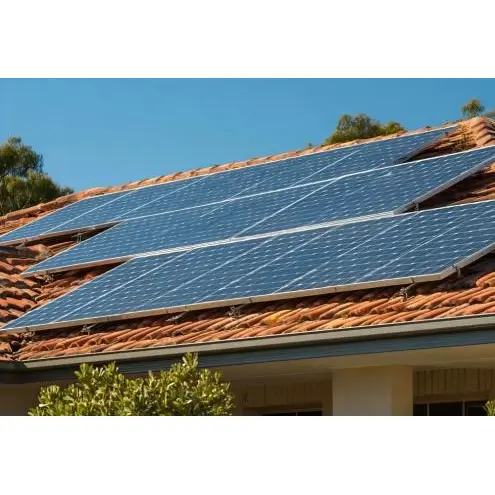

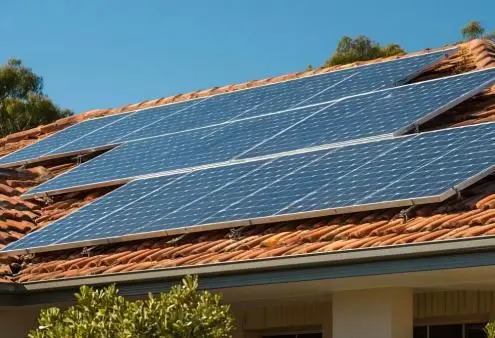

Tiilikaton aurinkokiinnitysjärjestelmä

Guojianin tehtaan toimittama China Tile Roof Solar Mounting System käy läpi kattavan tehdastason tarkastuksen tuotteen laadun varmistamiseksi ja tarjoaa täydelliset verkkoliitäntöjen hyväksymisasiakirjat. Nopea toimitus varastosta ja ilmainen kattosuunnittelun ansiosta se vähentää merkittävästi tiilikattojen aurinkosähköremonttien ylläpito- ja asennuskustannuksia.

Tuotetiedot

1. Komposiittirakenne: Sisältää yhdistelmän ruostumattomasta teräksestä valmistettuja koukkuja, alumiinikiskoja, liukastumista estäviä kiinnikkeitä ja ruostumattomasta teräksestä valmistettuja kiinnikkeitä; teräs-alumiini-seos vähentää katon kuormitusta.

2. Vedenpitävä asennusrakenne: Koukut kiinnitetään kattopalkkiin tai betoniorreihin läpäisemättä vedeneristyskerrosta; tiivistetiivisteet ovat mukana estämään mahdolliset veden sisäänpääsyreitit.

3. Moniulotteinen säätö: Koukut mahdollistavat pystysuoran korkeuden ja vaakasuoran jatkeen hienosäädön, jotka sopivat vaihteleviin tiilipaksuuksiin ja kompensoivat katon pinnan epätasaisuuksia.

4. Kattava tekninen tuki: Koukun tekniset tiedot voidaan räätälöidä katon kaltevuuden ja tiilikaaren korkeuden perusteella; rakenteelliset kantavuuden todentamisraportit toimitetaan samanaikaisesti.

Ydinedut

1. Ylivoimainen kattosuojaus: eliminoi suuren mittakaavan tiilien poiston tarpeen ja estää vedeneristyskalvojen vaurioitumisen, minimoiden katon vuotojen ja kalliiden korjausten riskin lähteellä.

2. Kevyt rakenne jälkiasennusta varten: Järjestelmän kokonaispaino on huomattavasti pienempi kuin täysterästelineet, joten se on turvallinen asentaa vanhoihin maaseudun itse rakennettuihin koteihin ja ikääntyviin tehdasrakennuksiin.

3. Universaali yhteensopivuus: Vakiokoukut sopivat valtaosaan markkinoilla olevista tavallisista laatoista; yksilöllisiä, antiikkityylisiä laattoja varten on saatavana mukautettuja muotteja.

4. Alhaiset kokonaisvaltaiset asennuskustannukset: Vähentää merkittävästi työvoimaa laattojen poistoon ja laattojen rikkoutumiseen, samalla kun lyhentää merkittävästi asennusaikaa kotitaloutta kohden.

5. Pitkäkestoinen korroosionkestävyys: Ruostumattoman teräksen ja alumiiniseoksen yhdistelmä varmistaa, että järjestelmä pysyy vapaana ruosteesta ja hapettumisesta (valkoruoste) vuosien ulkokäytössä.

6. Täydellinen sertifiointi: Tehtaalla on mukana mekaaniset testaustiedot ja materiaalitodistukset, jotka täyttävät asuinalueen aurinkosähköverkkoliitäntöjen hyväksymisen vaatimukset.

Sopivat sovellusskenaariot

Asuin PV maaseudun itse rakennettuihin koteihin; PV jälkiasennus huviloiden kalteviin kattoihin; suuret PV-sarjat pienissä ja keskisuurissa tiilikattoisissa tehtaissa; kollektiiviset aurinkosähköhankkeet kyliä ja kaupunkeja varten; ja asuntojen tiilikattoisten aurinkosähköjärjestelmien tarjonta ulkomaisille markkinoille. Paikan päällä oleva valintaopas

1. Vahvista laattatyyppi: Käytä vakiokoukkuja tasaisille betonilaatoille ja säädettäviä pidennettyjä koukkuja kaareville savilaatoille; Mukautettuja koukkuja tarvitaan ainutlaatuisiin antiikkityylisiin laattoihin (tarvitaan laattanäytteitä).

2. Tarkista katon alusrakenne: Koukut voidaan kiinnittää suoraan massiivipuulistaan; betoniorret vaativat yhteensopivia laajennusankkureita.

3. Mittaa katon kaltevuus: Jos kaltevuus on yli 38°, suositellaan pidennettyjä koukkuja, jotta järjestelmä pysyy vaakasuorassa.

4. Harkitse sijaintia: Käytä 304 ruostumatonta terästä tavallisiin sisämaaympäristöihin; päivitys 316 ruostumattomaan teräkseen rannikkoalueille, jotka ovat alttiita sateelle ja suolaroiskeelle.

Laadunvalvonnan kohokohdat

Koukut käyvät läpi suolasuihkutestauksen leimaamisen jälkeen; alumiinikiskojen oksidikalvon paksuus tarkistetaan. Jokaisen erän satunnaisille näytteille tehdään simuloidut katon ulosvetotestit koukun kantokyvyn ja kiskon puristuslujuuden varmistamiseksi. Pienissä komponenteissa on erillinen vedenpitävä pakkaus, ja kiskot on kalvopäällystetty naarmuuntumisen ja hapetuskerroksen vaurioitumisen estämiseksi kuljetuksen aikana.

UKK

1. Voiko tämän tiilikaton aurinkokiinnitysjärjestelmän asentaa vanhemmille tiilikatoille, joiden kantavuus on rajoitettu?

Kyllä; Kevyt rakenne jakaa kuorman tasaisesti kattoorreille, ja voimme toimittaa ammattimaisia ​​rakenteellisia kuormituslaskentaraportteja.

2. Ruostuvatko tai vuotavatko koukut pitkäaikaisen auringon ja sateen altistumisen jälkeen?

304 ruostumaton teräs tarjoaa erinomaisen korroosionkestävyyden; yhdistettynä vedenpitäviin tiivisteisiin ja asianmukaiseen asennukseen, vuotoriski on käytännössä eliminoitu.

3. Entä jos ainutlaatuisille antiikkityylisille laatoille ei löydy sopivaa koukkua?

Voit lähettää meille laattanäytteen, ja tehdas luo mukautetun muotin tietyn koukun valmistamiseksi.

4. Mikä on järjestelmän osien takuuaika?

20 vuoden takuu ruostumattomasta teräksestä valmistetuille koukkuille; 25 vuoden hapettumisenestotakuu alumiiniseoskiskoille.

5. Onko asennus vaikeaa aloittelijoille?

Kokoamiseen tarvitaan vain perusavaimet; järjestelmän mukana tulee kuvitettu asennusopas, ja tarjoamme henkilökohtaista online-opastusta.

Päästä päähän -hankintaprosessi

Varsinaisten kattotiilikuvien, katon kaltevuustietojen ja aurinkopaneelien teknisten tietojen lähettäminen → Insinööri luo layoutsuunnitelman ja tarjouksen → Asennuskannattimen mallin ja sopimuksen allekirjoittamisen vahvistus → Tuotanto ja käsittely → Laaduntarkastus, pakkaus ja toimitus → Päästä-päähän tekninen tuki asennuksen aikana.

Katon huolto-ohjeet

Tarkista asennustelineen kiinnitysruuvit vuosittain ennen sadekautta; tarkista rannikkoalueilla kahden vuoden välein kiinnikkeiden pintakorroosio; älä pinoa raskaita esineitä kiskoille tai asennusrakenteille estääksesi laattojen halkeilun liiallisesta kuormituksesta; Vältä astumasta raskaasti kattotiileille PV-paneeleja puhdistaessasi.
